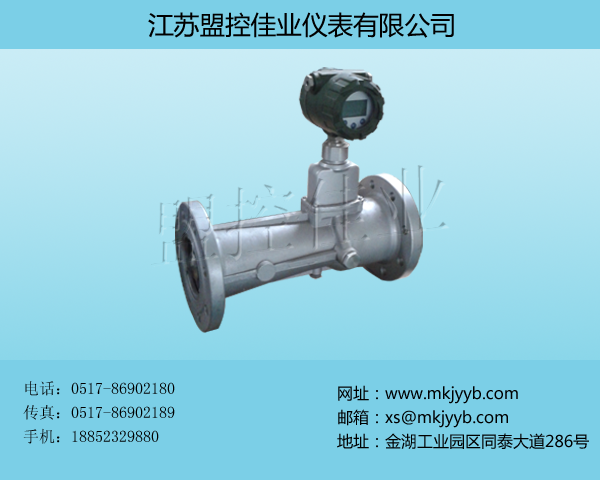

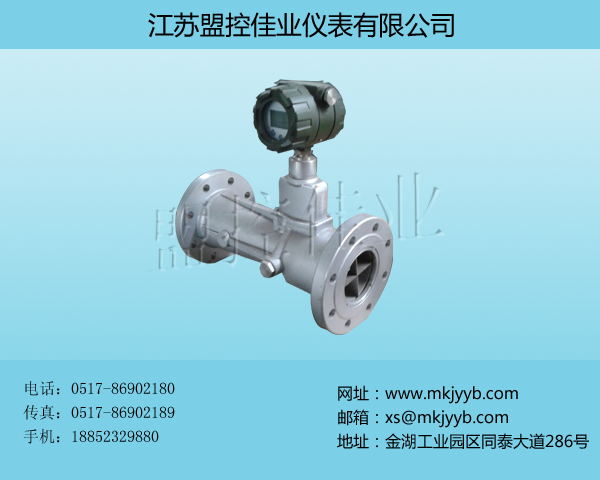

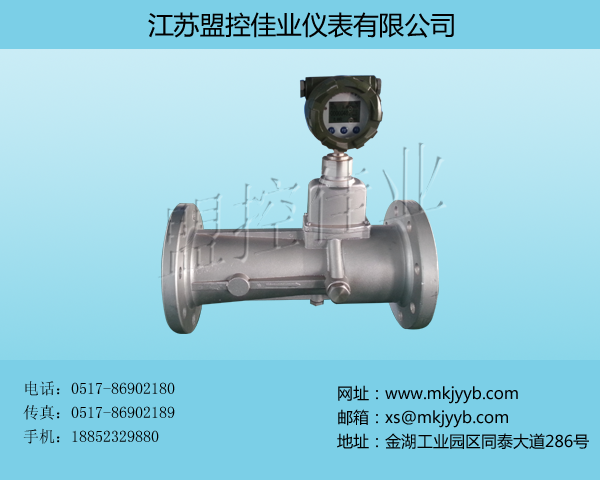

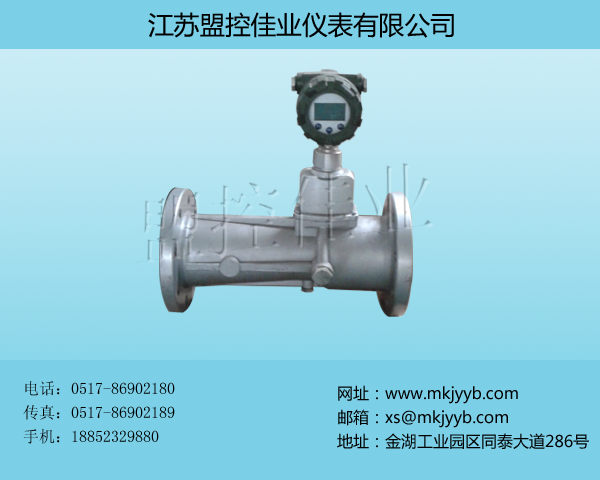

产品名称： 旋进旋涡流量计
发布日期： 2015-04-07
点击数： 7178
询价： 点击产品询价
二维码：
简述： 智能旋进旋涡气体流量计采用微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平，是目前油田和城市天然气输配计量和贸易计量的首选产品。旋进旋涡气体流量计广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。
产品详情
一、概 述
MK-040系列旋进旋涡流量计采用新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品水平、它集压力温度检测与补偿运算于一体，具有计量精度高，流量范围宽，无可动部件，抗振与抗脉动流性能好，体积小，重量轻，使用方便等优点。旋进旋涡流量计是石油、化工、电力、冶金及城市燃气管网等行业用于气体计量的理想仪表。
二、产品特点
1．内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。
2．就地显示温度、压力、瞬时流量和累积总量。
3．采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4. 特有时间显示及实时数据存储之功能，无论什么情况，都能确保内部数据不会丢失,可保存。
5．整机功耗极低,能凭内部电池长期供电运行,是理想的无需外电源就地显示仪表。
6．防盗功能安全，具有密码保护,防止参数改动。
本系列产品经仪器仪表防爆安全监督站(NEPSI)鉴定认可，符合标准GB3836.1-
2000、GB3836.2-2000有关规定。隔爆型防爆标志为ExdIIBT4。
三、主要技术参数
1.流量计规格、基本参数和性能指标
|
型号规格 |
公称通径DN(mm) |
流量范围（m3/h） |
仪表系数(m3)-1 |
压力等级(MPa) |
准确度(级) |
注 备 |
|
MK-040-25 |
25 |
2.5～30 |
240000 |
1.6; 2.5; 4.0 |
1.5 |
PN≤1.6MPa为铝合金外壳； PN≤4.0MPa为 铸 钢 或 不 锈 钢 外壳;PN>4.0MPa为特殊规格;请在订货时注明。 |
|
MK-040-32 |
32 |
4.5～60 |
90000 |
|||
|
MK-040-50 |
50 |
10～150 |
24000 |
|||
|
MK-040-80 |
80 |
28～400 |
4800 |
|||
|
MK-040-100 |
100 |
50～800 |
2800 |
|||
|
MK-040-150 |
150 |
150～2250 |
680 |
|||
|
MK-040-200 |
200 |
360～3600 |
210 |
2.随着压力的增大，流量范围也随之扩大。
2. 标准状态条件:P=101.325kPa,T=293.15K
3. 使用条件:
环境温度: -30～+60℃
介质温度: -20～+80℃
相对湿度: 5%～95%RH
大气压力: 86kPa～106kPa
4. 电气性能指标
工作电源: 外电源：+24VDC
内电源：3.6V锂电池
整机功耗: 外电源＜1W
内电源＜0.3mW,锂电池可用二年以上。
输出方式: 频率信号
4～20mA电流信号：对应流量0～Qmax,20mA对应流量可由用户自已设定。
RS485通讯：可传输温度、压力、瞬时流量和累积流量参数。
5. 防爆标志：ExdⅡBT4
6. 防护等级：IP65
四、产品选型
2. 流量计一般为基本型,带工况脉冲输出和RS485通讯接口,若需其它附件输出功能,请在订货时注明。
3. 配套产品:可配套MK-XMJA-9000型流量积算仪通过RS485接口实现异地(距离≤100m)显示。
4. 用户在选型时,请按照下列格式,详细正确地填写。
|
号 代 |
通径(mm) |
流量范围(m3/h) |
|
|
|
MK-040-25 |
DN25 |
2.5～30 |
|
|
|
MK-040-32 |
DN32 |
4.5～60 |
|
|
|
MK-040-50 |
DN50 |
10～150 |
|
|
|
MK-040-80 |
DN80 |
28～400 |
|
|
|
MK-040-100 |
DN100 |
50～800 |
|
|
|
MK-040-150 |
DN150 |
150～2250 |
|
|
|
MK-040-200 |
DN200 |
360～3600 |
|
|
|
|
号 代 |
功能1 |
|
|
|
N |
无温压补偿 |
|
|
|
|
Y |
带温度、压力自动补偿 |
|
|
|
|
|
号 代 |
输出信号 |
|
|
|
F1 |
4～20mA输出(二线制) |
|
||
|
F2 |
4～20mA输出(三线制) |
|
||
|
F3 |
RS485通讯接口 |
|
||
|
|
代 号 |
功能 |
||
|
E1 |
1.0级 |
|||
|
E2 |
1.5级 |
|||
|
T |
常温 |
|||
|
P1 |
1.6MPa |
|||
|
P2 |
2.5MPa |
|||
|
P3 |
4.0MPa |
|||
|
D1 |
内部3.6V供电 |
|||
|
D2 |
DC24V供电 |
|||
|
D3 |
DC12V供电 |
|||
|
B1 |
不锈钢 |
|||
|
B2 |
铝合金 |
|||
|
MK-040-25 |
Y |
F1 |
E1TP2D2B1 |
|
