涡街流量计结构原理以及在热力公司的安装注意

2017-09-13 点击数:2519
      山西省太原市热力公司涡街流量计主要使用在自备燃煤锅炉出口处,热力站一次网回水流量监测中。涡街流量计是20世纪后期才慢慢被发展起来的,它利用的是流体振荡工作原理。涡街流量计分为卡门涡街和旋进式涡街2类。卡门涡街运用的是自然振荡的卡门涡街原理,旋进式涡街则是利用强迫振荡的漩涡旋进原理。目前,前者应用广泛。在集中供热生产过程中,主要是运用的是卡门涡街式的涡街流量计。

测量原理

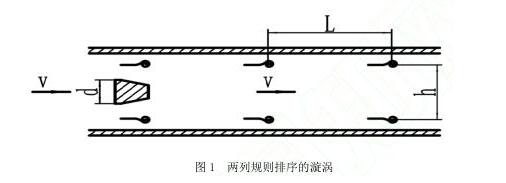

两列规则排序的漩涡

在管道中,垂直于流体流向放置一个非线性柱体,流体流量在流动过程中慢慢增大到某种程度后,流体在非线性柱体两侧会交替产生两列规则排序的漩涡,如图1所示,两列漩涡的旋转方向相反,且从发生体上分离出来,平行但不对称,所以,这两列漩涡被称为卡门涡街(也称涡街)。

涡街流量计的结构如图 2 所示。

如图 2 所示,涡街流量计的底部是涡街流量传感器,头部是转换电路。涡街流量传感器包括流体介质振动检测元器件和漩涡生产体。被测流体流过漩涡产生体时会有规则的漩涡生成,此时,漩涡会产生有规则变化的升力,检测元器件则会将此转换为交替的频率送给转换电路部分,通过转换电路输出频率信号或 4-20 MA 电流信号。

涡街流量计结构简单实用,安装程序也很简化,与经常使用的节流式差压流量计相比,可以省去引压管和三阀组等设备,节省维护工序和经济成本。该流量计适用的介质种类比较多,比如气体、液体、少部分的混合流体。另外,涡街流量计的测量精度也比较高,通常为测量值的±0.5%~±1.5%;测量范围广,可达10∶1或25∶1;压损比较小,一般为节流式孔板流量计的 25%;仪表适用性强。涡街流量计的产生漩涡很容易受到流速不稳定等因素的干扰,因此,在安装涡街流量计时,上游侧至少要有10D的直管段,下游侧有5D左右的直管段。在选择安装地点时,应注意避免机械振动,尤其要避免管道振动。
