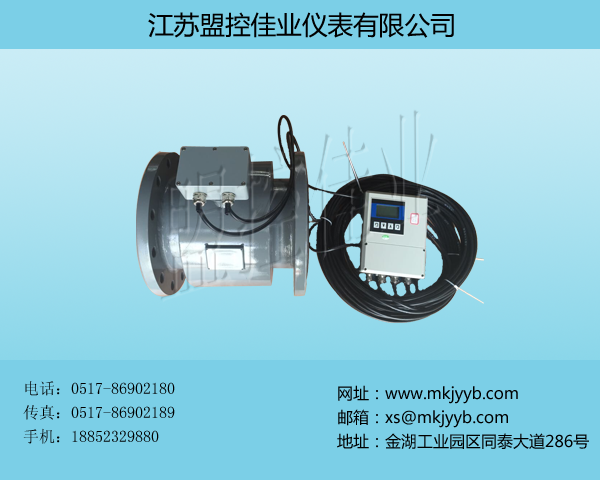

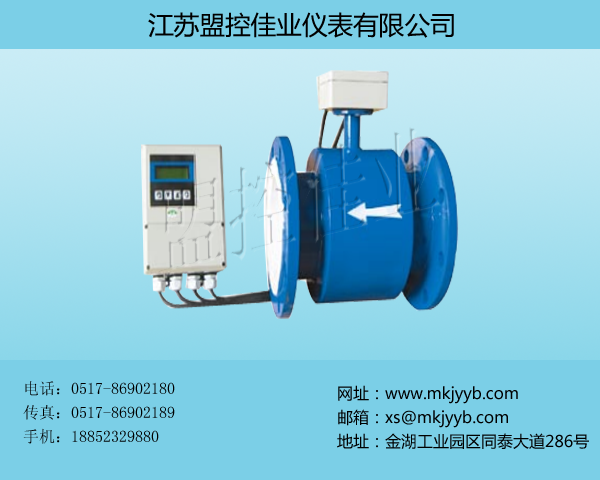

一、潜水型电磁流量计的概述  

        MK-090系列潜水型电磁流量计测量原理与电磁流量计一样都是是基于法拉第电磁感应定律，分体型电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接。传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。
       除可测量一般导电液体的体积流量外，还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

       广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。

二、潜水型电磁流量计的产品特点

1、 测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。

2、 多电极设计，进一步确保测量精度。

3、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

4、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

5、转换器内核采用高速中央处理器，运算速度快，精度高，低频矩形波励磁，提高了流量测量的稳定性，功耗低。

6、全数字量的处理，抗干扰能力强，测量精度高。

7、超低EMI开关电源，使用电源电压变化范围大，抗EMC好。

8、 采用EEPROM存储器，内部设有不掉电时钟，可记录掉电时间，测量运算数据存储保护安全。

9、 双向测量系统，可测正向流量、反向流量。

10、密码锁存功能，流量计通电后，若设置参数，必须输入密码，才能进行操作。

11、转换器具有自诊断报警输出功能，空负载检测报警输出。

12、插入式结构,安装简单，不需断流，现场可带压开孔(1MPa以下)安装，经济方便，适合于大中口径管道流量的测量。

13、小信号切除功能，用户可通过显示器面板设置切除干扰性小流量

14、零点自校准，消除零漂移。

三、潜水型电磁流量计的技术参数

 四、潜水型电磁流量计的产品选型

1.量程的确认

（1）、仪表的选型是仪表应用中非常重要的工作，仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装造成的，需特别注意工况。

（2）、根据被测流体名称、最高温度、正常工作温度、最低温度选择衬里和电极的材质。

（3）、根据最大流量、正常流量、最小流量选择管径的大小。

（4）、量程应大于预计的最大流量值，而正常的流量值以稍大于流量计满刻度的50%为宜。

（5）、最高工作压力：实录最高工作压力必须小于流量计的额定工作压力。

（6）、附加功能及其它附属要求的选择：厂家决定生产要求。

（7）、测洁净水时，经济流速是1.5-3m/s,测易结晶的溶液时，应适当的地提高流速，3-4m/s为宜，起到自清扫，防止粘附沉积等作用，测测桨等磨等磨耗性流体时，应适当降低流速，1.0-2m/s为宜，以降低对内衬和电极的磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。流速低于0.5m/s时采用缩管方式提高流速。

（8）、实际应用中，分体距离愈短愈好，电缆线过长，受其分布电容的影响，很容易造成信号干扰，一般不超过100米。

2.衬里的材质选择

3.电极材质的选择

  应根据被测介质的腐蚀性、磨耗性，由用户选定，对一般介质，可查有关磨蚀手册，选定电极材质；对混酸等成分介质，应做挂片试验。

4.防护等级的选择

  按照国标GB4208-84≈国际电工委员会IEC标准（IEC529-76）关于外壳防护等级可分为：

（1）、IP65 为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30kPa(0.3bar)。出水量为12.5升/分，喷口离仪表距离3米。

（2）、IP67为防浸水型，即仪表可短时间全部侵入水中，试验时最高点应在水下至少150cm,持续时间至少为30分钟。

（3）、IP68为潜水型，应能长期在水中工作，其浸入的最大尝试由制造厂与用户协商。

（4）、防护等级选用原则应根据以上的要求及仪表实际的条件选定。若仪表在地面以下的，经常受水淹的，宜选用IP68;若仪表安装在地面以上的可选用IP65.

5.产品型谱
