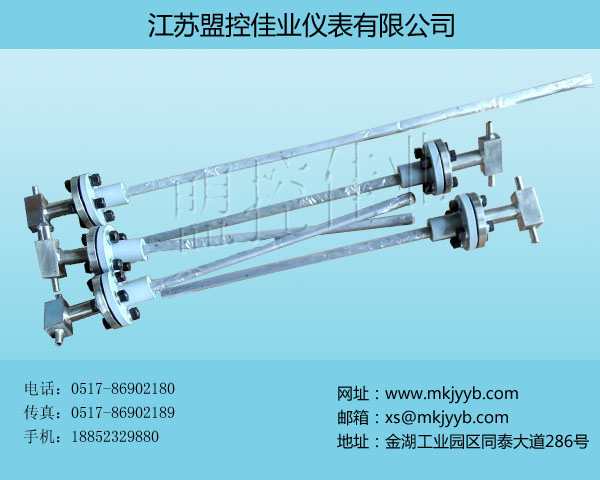

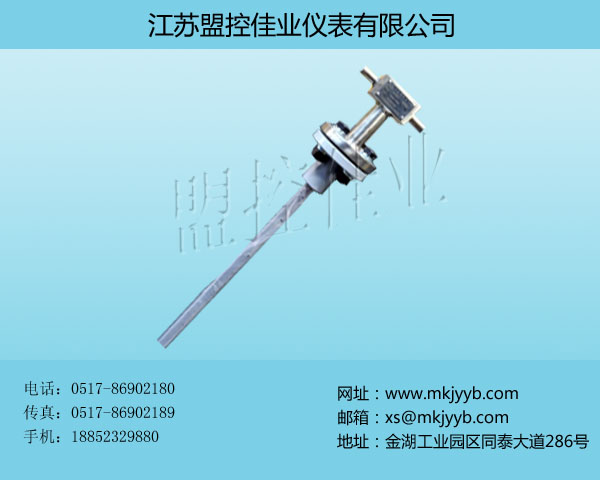

威力巴流量计
产品详情
一、一体化威力巴流量计的概述
一体化威力巴流量计是根据动压转变静压工作原理的差压式流量测量技术。同孔板、阿牛巴等流量计都属于差压流量计的一种。威力巴采用了完全符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠方面达到了无比卓越程度的传感元件。以下为典型应用介质:气体、液体、蒸汽、天然气、冷却水、饱和蒸汽、压缩空气、锅炉水、过热蒸汽、燃气、除盐水、气体碳氢化合物、液 体碳氢化合物、热空气、低温液体、发生炉气体、导热液等。
二、一体化威力巴流量计的产品特点
1、威力巴是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量 威力巴反映流体真实的流速，威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号。
2、探头的设计特点:
子弹头截面形状的探头,能产生精确的压力分布,固定的流体分离点;位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构 能避免信号渗漏，提高探头结构强度，保持长期高精度。
3、最低的安装费用:
（1）、只需要进行几英寸的线条焊接,完成安装是非常简单和快捷的。
（2）、应用专用工具，可以实现带压在线安装,全部安装不超过1小时。
（3）、全部的阀和各种仪器的接口只需进行简单的装配，需要非常低的装配费用。
4、卓越的长期高精度:
（1）、它不受磨损、污垢和油污的影响。
（2）、结构上没有可移动部件。
（3）、设计上排除了堵塞现象的发生。在探头前部，高静压区围绕着探头，使高压取压孔不会堵塞。最重要的是,低压孔取在探头侧后两边,流体从表面斜掠而过,保护了低压孔不会被掠动,而其它的探头容易堵塞，因为它们的低压取压孔在杂质聚集的低压波动区域。
5、连续工作的威力巴从根本上杜绝了堵的可能，但是在以下情况下，威力巴仍要注意防堵：
（1）、当引压管泄漏，探头高压平衡区遭到破坏，杂质中直径较小的颗粒就有可能进入取压孔。
（2）、当管道处于停产时,由于分子的布朗运动，颗粒小的杂质有可能进入取压孔。
（3）、系统频繁开停机,在高压区形成的瞬间，颗粒小的杂质有可能进入取压孔，日积月累，就有可能造成探头的堵塞。
（4）、介质中含有大量的焦油、藻类生物，或者含有纤维状的物质，也有可能造成探头的堵塞。
三、一体化威力巴流量计的主要技术指标
威力巴流量测量系统性能指标:
●测量精度: ±1%F·S ●测量下限:取决于测量最小差压要求
●重复性：±0.1%F•S ●量 程 比:大于10∶1
●适用压力：0～40MPa ●适用管径:15mm～9000mm圆管、方管
●适用温度:-20℃～＋560℃ ●适用介质:满管、单向流动的、单向的气体、蒸汽
●测量上限:取决于探头强度 和粘度不大于10(mPa•S)的液体
四、一体化威力巴流量计的产品型谱
|
企标 |
分隔线 |
型号 |
管道尺寸 |
结构形式 |
安装方式 |
安装方向 |
反吹装置 |
取压方式 |
补偿功能 |
差压变送器类型 |
变送器安装方式 |
防爆等级 |
介质压力范围 |
介质温度范围 |
说明 |
|
MK |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
企标 |
|
|
− |
|
|
|
|
|
|
|
|
|
|
|
|
|
无定义 |
|
|
V |
|
|
|
|
|
|
|
|
|
|
|
|
威力巴流量计 |
|
|
|
（） |
|
|
|
|
|
|
|
|
|
|
|
注明外径*壁厚(mm) |
||
|
|
1 |
|
|
|
|
|
|
|
|
|
|
管道式DN15-100 |
|||
|
2 |
|
|
|
|
|
|
|
|
|
|
插入式DN100-1000 |
||||
|
3 |
|
|
|
|
|
|
|
|
|
|
对穿式DN300-9000 |
||||
|
|
L1 |
|
|
|
|
|
|
|
|
|
为法兰式 |
||||
|
L2 |
|
|
|
|
|
|
|
|
|
为卡套式 |
|||||
|
L3 |
|
|
|
|
|
|
|
|
|
弹簧锁定式 |
|||||
|
|
1 |
|
|
|
|
|
|
|
|
为水平 |
|||||
|
2 |
|
|
|
|
|
|
|
|
为垂直 |
||||||
|
|
0 |
|
|
|
|
|
|
|
无 |
||||||
|
1 |
|
|
|
|
|
|
|
有 |
|||||||
|
|
1 |
|
|
|
|
|
|
断流式 |
|||||||
|
2 |
|
|
|
|
|
|
不断流式 |
||||||||
|
|
0 |
|
|
|
|
|
无 |
||||||||
|
1 |
|
|
|
|
|
温度 |
|||||||||
|
2 |
|
|
|
|
|
压力 |
|||||||||
|
3 |
|
|
|
|
|
温度和压力 |
|||||||||
|
|
1 |
|
|
|
|
普通型 |
|||||||||
|
2 |
|
|
|
|
智能型 |
||||||||||
|
3 |
|
|
|
|
多参数型 |
||||||||||
|
|
1 |
|
|
|
一体型 |
||||||||||
|
2 |
|
|
|
分体型 |
|||||||||||
|
|
0 |
|
|
无 |
|||||||||||
|
1 |
|
|
本安型 |
||||||||||||
|
2 |
|
|
隔爆型 |
||||||||||||
|
|
1 |
|
-0.1-1.6MPa |
||||||||||||
|
2 |
|
1.6-6.0MPa |
|||||||||||||
|
3 |
|
6.0-25MPa |
|||||||||||||
|
4 |
|
25-40MPa |
|||||||||||||
|
|
1 |
0-100℃ |
|||||||||||||
|
2 |
100-300℃ |
||||||||||||||
|
3 |
300-450℃ |
||||||||||||||
|
4 |
450-560℃ |
||||||||||||||
|
MK |
− |
V |
400*9 |
2 |
L2 |
1 |
0 |
1 |
3 |
2 |
1 |
0 |
4 |
4 |
完整选型 |
