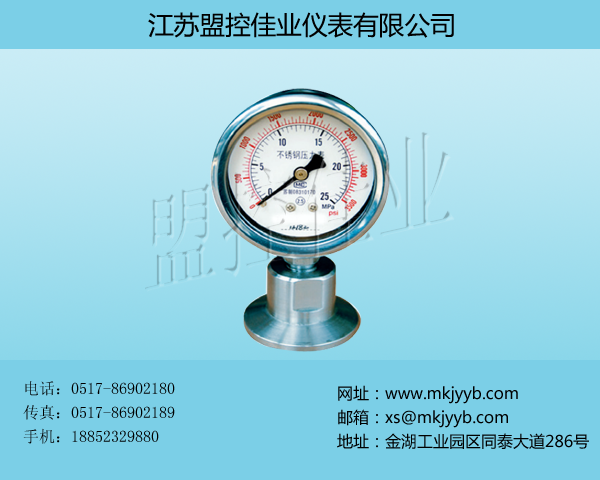

● 压力表
产品详情
一、主要技术指标
● 精 度: 1.0、1.6级
● 量 程: 0～0.1…2.5MPa
● 表壳外径: ∅60 ∅100
● 表壳材质: SUS304
● 弹 簧 管: 316SS
● 上、下体: 304、316SS
● 隔离膜片: 316SS氩弧焊接
● 卡 箍: 304SS(15″2″25″)
● 承受压力: ≤2.5MPa
● 机 芯: SUSU304
● 隔离体内充: 食品油
壳内耐震型充医用甘油
● 接 口: M20×1.5焊接不锈钢管
G ZG NPT
● 环境温度: -40～70℃
● 介质温度: ≤200℃
● 防护等级: IP64
● 螺 母 式: MN、Rr螺纹
|
规 格
|
H
|
D
|
f
|
M
|
|
1.5＂
|
48
|
50.5
|
3/8-24UNF2B
|
32
|
|
2＂
|
48
|
64
|
3/8-24UNF2B
|
32
|
|
2.5＂
|
48
|
77.5
|
3/8-24UNF2B
|
32
|
二、规格选型表
|
型号 |
WS |
|
|||||
|
|
型号 |
隔膜体形式 |
|||||
|
L |
螺纹对夹式 |
||||||
|
LY |
螺纹焊接一体式 |
||||||
|
F |
敞开法兰 |
||||||
|
F1 |
工字法兰式 |
||||||
|
F2 |
压紧法兰式 |
||||||
|
FJ |
角接法兰式 |
||||||
|
M1 |
螺栓式 |
||||||
|
M2 |
螺母式 |
||||||
|
MJ |
均质机用 |
||||||
|
FC |
法兰衬套式 |
||||||
|
GC |
工字法兰衬套式 |
||||||
|
LC |
螺纹衬套式 |
||||||
|
GD |
管道式 |
||||||
|
S |
全塑螺纹式 |
||||||
|
WS |
卫生型 |
||||||
|
注：缺项为普通螺纹形式 |
|||||||
|
|
型号 |
连接体形式 |
|||||
|
GY |
过压保护器 |
||||||
|
ZN |
阻尼器 |
||||||
|
SR1 |
I型散热管 |
||||||
|
SR2 |
Ⅱ型散热管 |
||||||
|
SR3 |
Ⅲ型散热管 |
||||||
|
RW |
软管 |
||||||
|
YW |
硬管 |
||||||
|
BW |
强耐震体 |
||||||
|
GW |
角型接体 |
||||||
|
注：缺项为直接连接 |
|||||||
|
|
型号 |
安装形式 |
|||||
|
T |
径向凸装（径向带后边） |
||||||
|
TQ |
径向嵌装（径向带前边） |
||||||
|
Z |
轴向直接安装（轴向） |
||||||
|
ZT |
轴向嵌装（轴向带前边） |
||||||
|
注：缺项为径向直接安装 例：Y100 |
|||||||
|
|
公称直径 |
||||||
|
40＝Φ40 50＝Φ50 60＝Φ60 70＝Φ70 |
|||||||
|
100＝Φ100 150＝Φ150 250＝Φ250 |
|||||||
|
|
型号 |
功能 |
|||||
|
P |
隔离器 |
||||||
|
N |
耐震 |
||||||
|
C |
差压 |
||||||
|
X |
电接点 |
||||||
|
XC |
磁助电接点 |
||||||
|
T |
差动变压器 |
||||||
|
Z |
电阻 |
||||||
|
B |
不锈钢 |
||||||
|
F |
防腐 |
||||||
|
BF |
全不锈钢防腐 |
||||||
|
S |
塑料壳体 |
||||||
|
H |
高温 |
||||||
|
A |
氨用 |
||||||
|
J |
防溅 |
||||||
|
注：多功能并列标示 |
|||||||
|
|
型号 |
弹性元件形式 |
|||||
|
T |
弹簧管 |
||||||
|
注：普通压力表、氨用、专用压力表不含此项 |
|||||||
|
Y |
测压仪表 |
||||||
|
WS |
L |
GY |
Z |
|
C |
T |
|
订货需知：
1用户订购时，应注名以下信息仪表型号/规格/安装尺寸／精度等级备选项及其他特殊要求
2用户使用未列其他功能压力表，请直接向本公司咨询，订制
