产品名称： 导压式液位变送器
发布日期： 2015-04-17
点击数： 2484
询价： 点击产品询价
二维码：

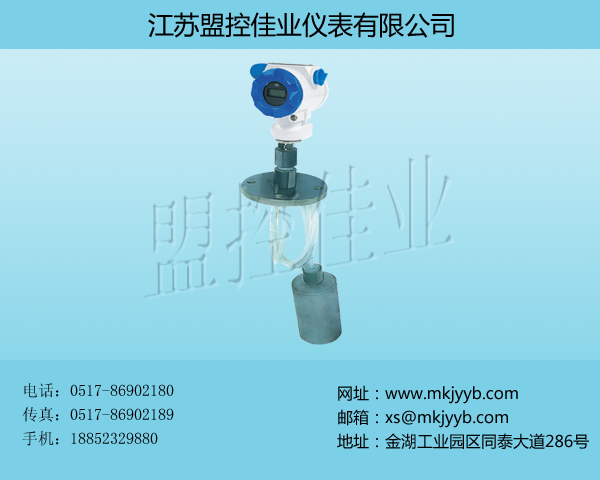

简述： 导压式液位变送器的敏感器件安装在中继箱下端，投入部件为平衡罩，两者之间由导气管（导压）相连，液柱的压力通过空气的传导间接地由导气管传递给敏感部件，这样就避免敏感部器件与被测介质的直接接触。
产品详情
一、概 述
MK-BUS740导压式液位变送器的敏感器件安装在中继箱下端，投入部件为平衡罩，两者之间由导气管（导压）相连，液柱的压力通过空气的传导间接地由导气管传递给敏感部件，这样就避免敏感部器件与被测介质的直接接触。不仅适用于普通水的测量，还适用于高温、粘稠、腐蚀等介质特殊场合的液位的测量。广泛应用于化工、冶金、电站、水利、城市供水和工业废水等领域。
二、主要技术参数
量 程: 0～30m
测量介质: 各类水、重轻油、原油、酸碱等各类腐蚀性液体
精 度: 0.25%F·S; 0.5%F·S(一般为0.5%F·S)
输 出: 4～20mADC
温 度: 环境温度0～60℃，介质温度0～250℃
电 源: 24VDC
防尘防潮: 全天候
防爆级别: EXiaⅡCT5
指示表头: 100%指针表头或3 1/2位液晶显示(用户订货时须另指明)
三、工作原理
当把变送器的平衡罩投入到液体中某一位置时，传感器经过导气管受到的压力为:
P=9.807ρH+Po
其中 P—传感器感受到的压强,单位kPa ρ—液位密度，单位g/cm3
H—待测液面高度，单位m Po—液面上的压强，单位kPa
若传感器背面腔与液面上部连通，则P o为零，所以H约等于0.102P/ρ，变Po为零，所以H约等于0.102P/ρ，变送器把感受到的压力信号转换成电信号，此信号与液面高度成正比。
注意:被测液体的容器须通大气，即是开放式的，不能密闭，否则测量结果无意义。
四、安 装
.jpg)
.jpg)
五、选型方法
|
企标 |
分隔线 |
型号 |
设计序号 |
形式 |
量程 |
附加功能 |
说明 |
|||||
|
MK |
|
企标 |
||||||||||
|
|
− |
|
无定义 |
|||||||||
|
|
BUS |
|
液位变送器 |
|||||||||
|
|
740 |
|
导压式 |
|||||||||
|
|
T |
|
通用型 |
水、弱腐蚀性液体 |
|
|||||||
|
Y |
|
耐油型 |
原油、成品油 |
|
||||||||
|
S |
|
耐腐蚀型 |
酸、碱、强腐蚀液体 |
|
||||||||
|
G |
|
耐高温型 |
温度高于80℃低于400℃ |
|
||||||||
|
W |
|
污水型 |
污水及粘稠介质 |
|
||||||||
|
|
1 |
|
量程: |
1m |
导缆: |
3m |
|
|
||||
|
2 |
|
|
2m |
|
4m |
|
|
|||||
|
3 |
|
|
3m |
|
5m |
|
|
|||||
|
4 |
|
|
4m |
|
6m |
|
|
|||||
|
5 |
|
|
5m |
|
7m |
|
|
|||||
|
6 |
|
|
6m |
|
8m |
|
|
|||||
|
7 |
|
|
7m |
|
9m |
|
|
|||||
|
8 |
|
|
8m |
|
10m |
|
|
|||||
|
10 |
|
|
10m |
|
12m |
|
|
|||||
|
20 |
|
|
22m |
|
22m |
|
|
|||||
|
|
K |
非水位测量用，给出密度值按使用要求标定 |
不加此标注者 |
|||||||||
|
F |
罐侧安装，法兰规格DN25/PN2.5 |
按测水位变送 |
||||||||||
|
E |
罐侧安装，接口M20×1.5为螺纹 |
器标定 |
||||||||||
|
MK |
− |
BUS |
740 |
T |
1 |
K |
完整选型 |
|||||
六、订货说明
平衡罩直径∅42(防腐型亦有∅80)用户订货可参照此表的代号即可，如有特殊要求请加文字说明。
法兰式安装请提供法兰到底部高度即L1及提供法兰参数。
如: -AT05，则为24.DC供电，二线制4-20mA输出，通用型，5m量程。
-AS05，则为24.DC供电，二线制4-20mA输出，耐腐蚀型，5m量程。
