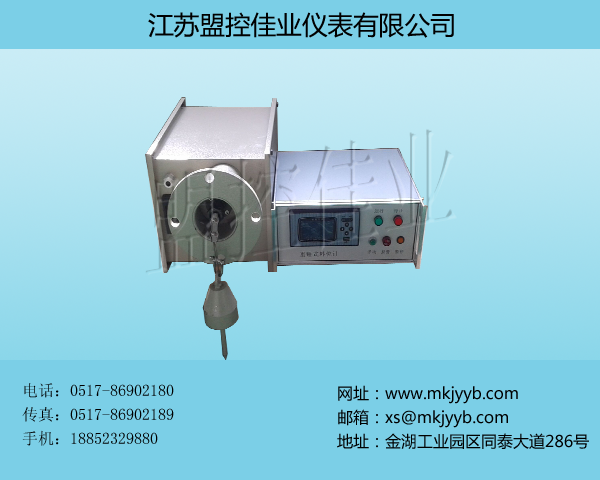

产品名称: 重锤式料位计

发布日期: 2015-04-17

点击数: 2323

询价: 点击产品询价

二维码:

简述: 重锤料位计(传感器)安装在料仓顶部,传感器的探测过程由显示控制仪表发出的信号控制。传感器接到探测指令:电机正转带动齿轮轴和绕线筒转动,使缆绳下放,带动重锤由仓顶下降。

产品详情

一、概述及应用
       重锤料位计(传感器)安装在料仓顶部,传感器的探测过程由显示控制仪表发出的信号控制。
传感器接到探测指令:电机正转带动齿轮轴和绕线筒转动,使缆绳下放,带动重锤由仓顶下降。当重锤降至料面时被料面托起而失重,缆绳松驰,灵敏杠杆动作使微动开关接触,显示仪表控制得到信号立即发出电机反转指令,重锤上升返回,直到绕线筒碰到顶开关,电机停转,重锤回到仓顶原始位置,完成一次探测过程。

      在此过程中显示仪表通过检测绕线筒的转数计算出重锤从仓底到料面间的高度,并输出4~20mA电流。

      适用于测量粉状、颗粒状及块状固体物料。

二、产品特点
 1、 独特的结构与传动方式

 2、 克服了以往许多其它形式的重锤式料位计经常出现的问题

 3、 可以计算机远程遥控探测

 4、 自动与手动并进

 5、 运行可靠、探测自如、维护量小、应用面广

三、技术参数

型   号
MK-55L
传感器 显示控制仪表
图   片
测量范围
0~8/16/32米(特殊规格可协商)
测量精度
±1%F·S
重 复 性
±1%F·S
分 辨 率
±3cm
电源电压
220VAC±10%;50/60Hz
探测速度
0.15m/s
功   耗
静止时 15W;运动时105W
测 量 带
不锈钢钢丝绳
环境温度
-30℃~+60℃
重锤重量
1.5kg(0~16m);2kg(0~32m)
数字显示
4位LED显示料面位置
电机停转力矩
5N.m
电流输出
4~20mA DC(不需要外加24V)
功    耗
90W
定时时间
15~130分钟(或按用户要求定)
环境温度
-10℃~+60℃
报警方式
上、下限报警(选配)
法兰标准
JB81-59 外径∅195mm
孔径∅18mm 孔中心距∅160mm
 (DN80 PN1.0)

重    量
 2kg
电流输出信号精度
±1%
出 线 口
M20×1.5
开孔尺寸
A横式:宽152×高76mm
B竖式:宽152×高76mm
外形尺寸
8米:   长430×高220×宽350mm
16米: 长560×高220×宽350mm
32米: 长730×高220×宽350mm
50米:长850×高220×宽350mm
+底∅195×110
支架高
∅195×290mm
外形尺寸
A横式:长280×宽163×高80mm
B竖式:长280×宽80×高163mm

四、产品选型

企标

分隔线

型号

测量量程

二次表形式

电流输出

报警

防静电

说明

MK

企标

无定义

55L

重锤式料位计

1

08m

2

016m

3

032m

4

特殊

A

横式

B

竖式

0

不带420mA输出

1

420mA输出

0

不带上、下限报警

1

带上、下限报警

1

防静电

2

不防静电

MK

55L

1

A

1

1

2

完整选型
