● 磁性浮球液位计

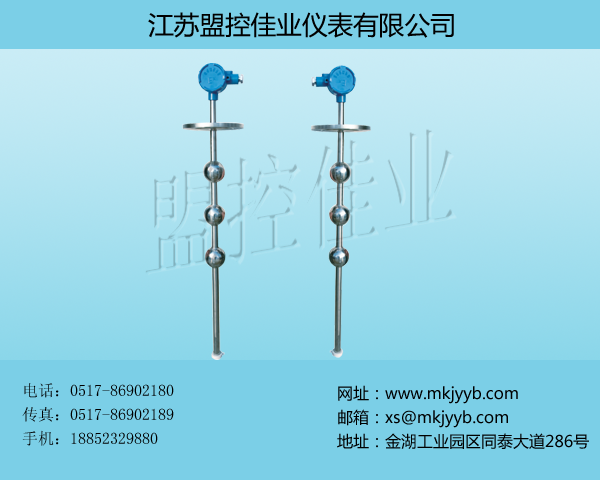

产品名称： 杆式浮球液位开关
发布日期： 2015-04-17
点击数： 2577
询价： 点击产品询价
二维码：
简述： 浮球液位控制器是本公司生产的56UB系列液位计中插入式独立的开关信号输出液位控制器,该控制器利用带环形磁钢的浮球随液位升降,使主体管内的干簧管吸合,将液位转换成相应的开关信号输出,该信号与相应的控制电路配合实现液位位式控制和报警。
产品详情
一、概述及工作原理
浮球液位控制器是本公司生产的56UB系列液位计中插入式独立的开关信号输出液位控制器,该控制器利用带环形磁钢的浮球随液位升降,使主体管内的干簧管吸合,将液位转换成相应的开关信号输出,该信号与相应的控制电路配合实现液位位式控制和报警。
插入式磁性浮球液位控制器适用于化工、电力、造纸、造船、环保、食品等行业承压(开口)容器内介质的液位的测量,用于地下槽、池、高层水箱的液位测量,更为简单、可靠、最为理想。
二、主要技术参数
a、控制位置:在磁性液位计的测量范围定
b、工作温度:-10℃～+150℃,工作压力0～2.5MPa
c、输出接点容量:AC220V 0.5A(阻性)DC24V 1A
d、防护等级:IP65
e、防爆等级:隔爆Exd ⅡBT～6本安,ExiaⅡCT4～6
f、出线接口螺纹:M20*1.5内螺纹或厂家自订
三、产品特征
该控制器根据用户要求的控制点高度设开关信号,在产品出厂已经确定(一般上限为常开型触点/下限为常闭触点),控制点数根据厂家要求订制。
四、产品选型
企标
分隔线
产品代码
插入深度
安装法兰
上限位置
下限位置
导管与浮球材质
介质密度
说明
MK
企标
−
无定义
UQK
磁性浮球液位控制器
XXX
按实际填写 单位mm
XXX
按实际填写
XXX
按实际填写 单位mm
XXX
按实际填写 单位mm
A
304(304L)
B
316(316L)
C
不锈钢衬PTFE
D
PP
E
其他
XXX
按实际填写 单位Kg/m3
MK
−
UQK
/1000
/DN80
/800
/200
/A
/900
完整选型
