一、概     述

          超声波频率超过20kHz的声波称为超声波,超声波是机械波的一种，也是机械振动在弹性介质中的一种传播过程,它的特征是频率高、波长短、绕射现象小,另外方向性好,能够成为射线而定向传播。超声波在液体、固体中衰减很小,因而穿透能力强,尤其是在对光不透明的固体中,超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射。由超声波在介质中传播原理可知,若介质压力、温度、密度、湿度等条件一定,则超声波在该介质中传播速度是一个常数。因此,当测出超声波由发射到遇到液面反射被接收所需要的时间，则可换算出超声波通过的路程,即得到了液位的数据。

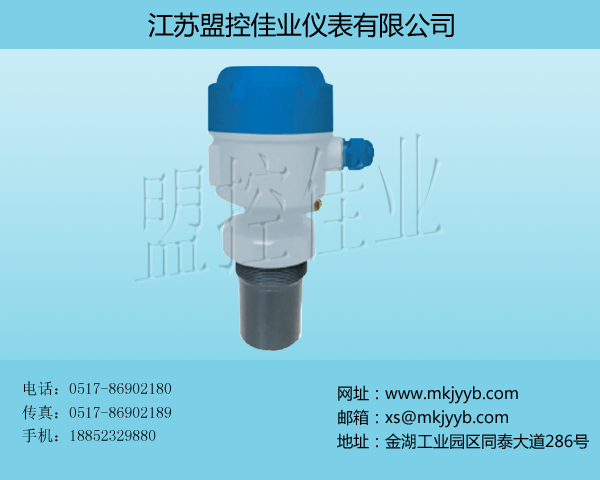

          公司超声波物位计产品丰富,从一体式到分体式,型号完备,低盲区、高灵敏度，易于安装。独到的自动功率控制技术,加上智能信号处理等多项技术的应用,具有多项专利技术,能够真正经得起各种现场的考验。

二、产品分类

●两线制: 供电DC24V和信号输出(4-20m)共用一根两芯电缆，为标准的变送器形式，发射功率相对弱些，检测周期略长。

●三线制:供电回路和信号输出回路独立，当采用DC24V供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线

●四线 制:供电回路和信号输出回路独立，当采用DC24V供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线;当采用AC220V供电时，或者当采用DC24V供电，要求供电回路与信号输出回路完全隔离时，应选用一根4芯电缆线。

●应用场所:储罐、化学品罐、池子、料槽、水渠、水井、粮仓、料仓等。

●被测介质:清水、污水、灰浆、泥浆、酸碱液、化学试剂、润滑油、重油、沥青、矿石、粮食、固

体颗粒等。

三、产品特点

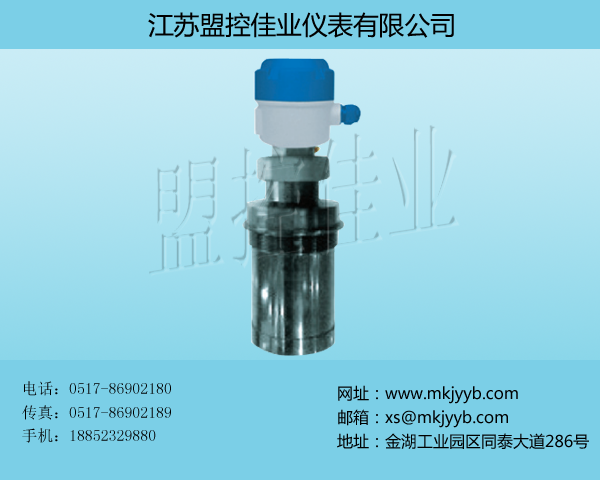

（1）、最大量程可达40m    固体料位测量可达25m。

（2）、最小分辨率1mm。

（3）、LCD/LED大显示屏。

（4）、智能信号处理技术。

（5）、全塑料防腐外壳：防护等级IP67。

（6）、专利的换能器结构：小量程物位计法兰安装时,对法兰接管长度无要求。

（7）、简单的按键设定参数：无需等待容器排空或加满,无需附加的遥控器。

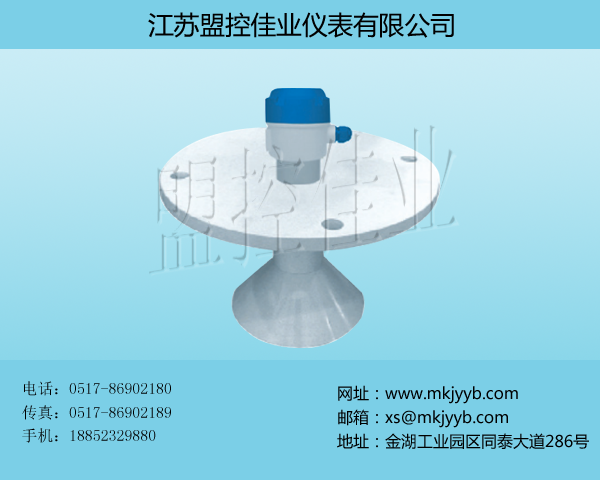

（8）、灵活的安装方式：螺纹(法兰)、固定孔(支架)。

（9）、探头可加长：适应寒冷地区室外密闭容器安装，防止结霜。

（10）、配有高低位双继电器：四线制提供此功能。

（11）、交流和直流供电形式可选:四线制和分体机主机提供此功能。

四、技术规格

（1）、量    程: 小量程:0.20～4m、0.25～6m、0.30～8m

                           中量程:0.40～10m、0.60～15m、1.20m～20m

                          大量程:1.40m～30m、1.60m～40m

（2）、 精度(空气中)：0.2％F·S

（3）、 电流输出: 4～20mA

（4）、 输出负载: 0～500Ω

（5）、 显示方式: 4位LCD/LED

（6）、 输入电源: DC20～32V

（7）、 温度补偿: 全范围自动

（8）、 介质温度: -45℃～+85℃

（9）、 压力范围: ±0.1MPa

（10）、声波束角: 8°、5°(3db）

（11）、检测周期: 1秒

（12）、参数设置: 3位有感按键

（13）、电缆装置: PG13.5密封套

（14）、外壳材料: 压铸铝

（15）、传感器材料: PVC或定制PTFE外壳

（16）、防护等级: IP67

（17）、安装方式: 螺纹、法兰、支架
五、产品型谱

若被测液体波动剧烈，请选大一级别的型号，固体料位测量的有效量程是液位的1/2至2/3。

说明:

1.两线制系列无12米、40米量程型号。

2.三线制系列无10米、40米量程型号。

3.四线制系列和分体式标准型无10米量程型号。

4.分体式精简型无12米、40米量程型号。

5.四线制和分体式DC24V供电产品可提供LED数码管显示，其他全部产品均为LCD液晶显示。

企标	分隔线	型号		量程	供电方式	是否加长探头	介质温度	安装规格	说明
MK									企标
	−								无定义
		53L							超声波物位计
			T						一体式两线制
			N						一体式三线制
			U						一体式四线制
			FB						分体式四线制标准型
			FJ						分体式四线制精简型
				XX					4、6、8、10、12、15、20、30、40m
					D				DC24V(二线制)
					A				AC220V(四线制)
					E				DC24V(四线LED显示)
						0			不加长探头
						1			加长探头
							℃		用户提供
								1	15m以下M57×1.5mm螺纹
								2	15m以上含有M64×1.5mm螺纹
								3	根据用户要求可配对法兰
MK	−	53L	FJ	12	E	0	XX	2	完整选型
