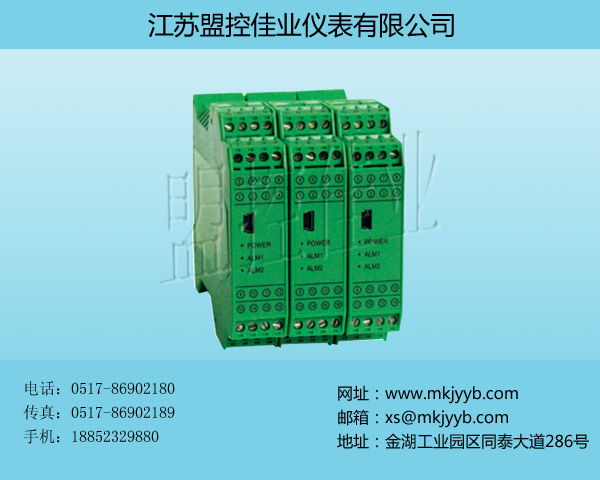

产品名称: 智能调理器(TL系列)

发布日期: 2015-04-17

点击数: 1957

询价: 点击产品询价

二维码:

简述: 万用信号输入,通过MK-BC-1163操作器可在现场设置调理器的输入信号,热电偶、热电阻、电流、电压、二线制供配电等。通过MK-BC-1163的设置,调理器可以完成隔离器、配电器、温度变送器等本系列仪表的功能。可现场设置仪表的输入输出信号的类型、量程

产品详情

一、概 述

       万用信号输入,通过MK-BC-1163操作器可在现场设置调理器的输入信号,热电偶、热电阻、电流、电压、二线制供配电等。通过MK-BC-1163的设置,调理器可以完成隔离器、配电器、温度变送器等本系列仪表的功能。可现场设置仪表的输入输出信号的类型、量程。通过操作器支持现场校准。输入信号在经过抗干扰、运算等处理后可变送输出相互隔离的单路、双路最高三路线性的电流或电压信号。仪表提供了输入、输出和电源之间的电气隔离。

二、特 点

 ●   支持线性电流、电压、非线性电阻、热电偶等多种信号输入,可通过MK-BC-1163进行即时设置。

 ●   对输入信号中的高、低频干扰信号提供了硬件和软件上的抑制和处理。

 ●   在大功率变频控制系流中能保持可靠性能。

 ●   专用芯片的强大功能对信号进行数字化/自动/手动调校。

 ●   自动校准零点,无需借助外部零点和满度电位器,同时对信号作自动补偿。

 ●   可通过通讯和MK-BC-1163操作器连接,可在线观测输入输出值。

三、面板显示

五芯通讯接口

    用于通过专用数据线和MK-BC-1163操作器通讯连接

Power:  电源状态指示灯(通电长亮)

             通讯状态指示灯(通讯闪烁)

             故障状态指示灯(故障闪烁)

ALM1:   第一路报警,满足报警条件时,指示灯长亮

ALM2:   第二路报警,满足报警条件时,指示灯长亮

输入输出信号故障状态下,指示灯闪烁。

四、主要技术指标

 ●   系统准确度:±0.2%F•S

 ●   温度漂移:≤0.0015%F•S/℃

 ●   工作温度:工业级标准-10~+55℃

 ●   输入阻抗:电流:100Ω;电压:500KΩ

 ●   电流输出允许外接的负载阻抗:4~20mA输出时≤500Ω;0~10mA输出时≤lKΩ,需要更大的负载请另附说明。

 ●   电压输出时的内部阻抗:250Ω±1KΩ

 ●   输入/输出/电源/通讯/双路问绝缘强度:≥2500VAC

 ●   储运环境温度:-40~+80℃

 ●   供电电源:交流:AC  85V~260V    直流:DC  18V~36V(反接保护)

 ●   通讯接口:RS232或RS485

 ●   外形尺寸:宽×高×深(mm):22.5×100×115

 ●   净  重:170~200g

五、选型方法

企标

分隔线

型号

输入回路

输出回路

供电方式

说明

MK

企标

无意义

TL

智能调理器

R1

单路输入

R2

双路输入

C1

一路模拟输出

C2

两路模拟输出

C3

三路模拟输出

D

直流24V

默认交流220V

MK

TL

R1

C1

D

完整选型
