一、概 要

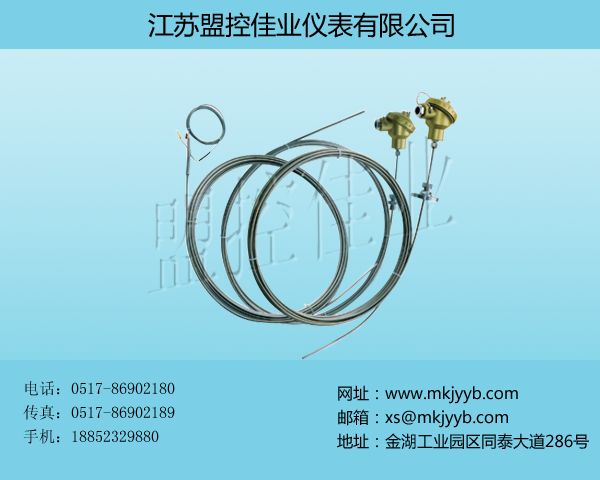

铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃～800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。(亦可提供外保护管材质Cr25Ni20、GH3030、GH3039、3YC-52，测温范围最高可达0-1200℃)
二、主要技术指标
● 测量范围和准确度
|
类别 |
代号 |
分度号 |
套管外径mm |
常用温度℃ |
最高使用温度 |
允许偏差△t |
|
|
测量范围℃ |
允差值 |
||||||
|
铂铑10 |
WRPK |
S |
≥∅3 |
1100 |
1200 |
0～1200 |
± |
|
镍铬 |
WREK |
E |
≥∅3 |
600 |
700 |
0～700 |
± |
|
镍铬 |
WRNK |
K |
≥∅3 |
800 |
900 |
0～900 |
± |
|
铜 |
WRCK |
T |
≥∅3 |
350 |
400 |
＜-200 |
示作规定 |
|
-40～±350 |
±0.75%t |
||||||
|
铁 |
WRFK |
J |
≥∅3 |
500 |
600 |
0～600 |
± |
注: (1)t为被测温度的绝对值。
(2)T型分度号产品需与本公司方协商订货。
● 热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50％所需要的时间称为热响应时间，用τ0.5表示。
铠装热电偶热响应时间不大于下表的规定:
|
热响应时间τ0.5S |
接壳式 |
绝缘式 |
|
套管直径(mm) |
||
|
2.0 |
0.4 |
0.5 |
|
3.0 |
0.6 |
1.2 |
|
4.0 |
0.8 |
2.5 |
|
5.0 |
1.2 |
4.0 |
|
6.0 |
2.0 |
6.0 |
|
8.0 |
4.0 |
8.0 |

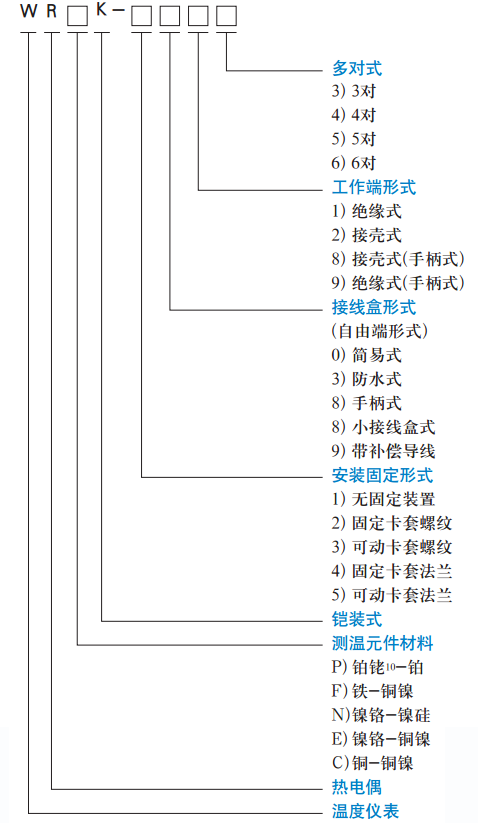

三、型号表示
