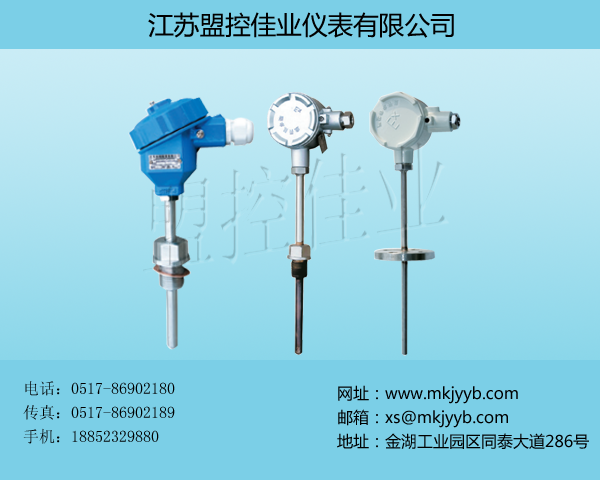

● 铠装防爆热电偶、热电阻
产品详情
一、产品特点
● 保护管与测量元件为分离式结构，可在进行不停机抢修时，快速更换测温元件。
● 保护管形式和材质多样，可满足高压、高温和强腐蚀介质的测温需要。
● 测温芯和保护管底部采用弹簧压紧，既减少热惯性又提高了防震性能。
● 采用铠装元件，耐压、抗震，工作稳定可靠。
● 防爆标志：分为dⅡBT4、iaⅡCT4和dⅡCT6、iaⅡCT6。适用于Ⅱ级以下，温度组别分为T4、T1~T6以上，含爆炸性气氛场合的温度测量。
二、标准规格
品种、测量范围和允差:见热电阻的性能简介及基本技术参数和热电偶的性能简介及基本技术参数
三、电阻选型表
WZ 铠装防爆热电阻
代号
热电阻种类
P
铂电阻，分度号Pt100（若选Pt10、Pt1000、BA1、BA2请注明）
C
铜电阻，分度号Cu50（若选Cu100请注明）
代号
铠装标志和输出信号数
K
单支铠装芯
K2
双支铠装芯（仅用于Pt100）
代号
固定装置形式及耐压情况
1
无固定装置 常压
2
固定卡套螺纹 PN≤5MPa
3
活动法兰 常压
6
固定螺纹 PN≤10MPa
7
固定法兰 PN≤6.4MPa
8
高压螺纹 PN≤30MPa
9
高压法兰 PN≤30MPa
代号
接线盒形式
4
防爆接线盒
代号
接线盒形式
3
三线制
4
四线制（宜用于A级精度）
代号
防爆类型
d
隔爆型（d Ⅱ BT4）
dc
隔爆型（d Ⅱ CT6）
i
本安型（ia Ⅱ CT4）
ic
本安型（ia Ⅱ CT6）
代号
外保护管材质
N
1Cr18Ni9Ti 不锈钢
T
其它材质（可提供钛、衬四氟、316L、蒙乃尔、哈氏合金）
总长X插入深度（mm）
测温范围
订货数量
WZ
P
K
2
4
3
d
N
500X350 完整订货代号
0～400℃
10支
四、电偶选型表
|
WR 铠装防爆热电偶 |
|||||||||||||
|
|
代号 |
热电偶种类 |
|||||||||||
|
N |
镍铬-镍硅 分度号K |
||||||||||||
|
M |
镍铬硅-镍硅镁 分度号N |
||||||||||||
|
E |
镍铬-康铜 分度号E |
||||||||||||
|
|
代号 |
铠装标志和输出信号数 |
|||||||||||
|
K |
单支铠装芯 |
||||||||||||
|
K2 |
双支铠装芯（仅用于Pt100） |
||||||||||||
|
|
代号 |
固定装置形式及耐压情况 |
|||||||||||
|
1 |
无固定装置 常压 |
||||||||||||
|
2 |
固定卡套螺纹 PN≤2.5MPa |
||||||||||||
|
3 |
活动法兰 常压 |
||||||||||||
|
6 |
固定螺纹 PN≤10MPa |
||||||||||||
|
7 |
固定法兰 PN≤6.4MPa |
||||||||||||
|
8 |
高压螺纹 PN≤30MPa |
||||||||||||
|
9 |
高压法兰 PN≤30MPa |
||||||||||||
|
|
代号 |
接线盒形式 |
|||||||||||
|
4 |
防爆接线盒 |
||||||||||||
|
|
代号 |
工作端形式 |
|||||||||||
|
1 |
绝缘式 |
||||||||||||
|
|
代号 |
防爆类型 |
|||||||||||
|
d |
隔爆型（d Ⅱ BT4） |
||||||||||||
|
dc |
隔爆型（d Ⅱ CT6） |
||||||||||||
|
i |
本安型（ia Ⅱ CT4） |
||||||||||||
|
ic |
本安型（ia Ⅱ CT6） |
||||||||||||
|
|
代号 |
铠装套材质（一般采用∅6铠装芯） |
|||||||||||
|
N |
1Cr18Ni9Ti 不锈钢 |
||||||||||||
|
G |
GH30 钢 |
||||||||||||
|
|
代号 |
保护管材质 |
|||||||||||
|
N |
1Cr18Ni9Ti 不锈钢 |
||||||||||||
|
C |
2520 钢 |
||||||||||||
|
Y |
3YC-52 钢 |
||||||||||||
|
T |
其他材质（可提供GH3039/316L等） |
||||||||||||
|
|
总长X插入深度（mm） |
测温范围 |
订货数量 |
||||||||||
|
|
|
|
|
|
|||||||||
|
WR |
N |
K |
2 |
4 |
1 |
d |
N |
N |
500X350 完整订货代号 |
0～400℃ |
10支 |
||
五、订货注意事项
当发生下列情况之一时，供需双方应另签技术协议，以确定具体供货事宜。要求提供A级精度的铠装热电阻产品，或者要求提供J、T分度号或l级精度热电偶铠装芯。
除1Cr18Ni8Ti钢外的保护管材料。
长度系列表中未规定的铠装直径或插入深度。
特殊形式的固定装置(须附具体尺寸图)。
插入深度及铠装管直径参照带补强管铠装热电阻、热电偶。
