一、概述

●   专有流量数据模型算法;模糊理论控制温度、湿度算法;

●   高性能智能微处理器及模数、数模转换芯片;

●   宽量程比100∶1;大口径,低流速,压损可忽略;

●   直接测量质量流量,无须温压补偿;

●   低流速测量非常灵敏;

●   设计、选型方便,安装、使用简便;

●   适合各类单一或混合气体流量测量;

●   不可测量液体或气体中带有大量水汽,更不可测量蒸汽。

二、应用场合

●公用工程---电、气、水处理的监控

  管道的气体;通用系统;沼气;煤气;天然气;液化气;锅炉预热空气

●石油与天然气工业

  能量交换;填井气回收;天燃气计量;气体质量分析;泄漏气测试;天然气测量;火炬气的监控

●电力行业

  燃料系统中气体分配过程中的气体测量;锅炉及辅助系统中各种气体的测量;燃气炉中气体测量;氢气测量; 电厂高炉的一次风、二次风的测量

●化学行业

  烟气循环监测;采样系统中气体流量计量;引风机的气体流量计量;化肥厂氨气流量测量;电池工厂各种  气体流量测量

●冶金行业

  钢铁厂加气测量;炼铁厂高炉煤气的测量;焦化厂焦炉煤气的测量;轧钢厂加热炉燃气(高炉煤气、焦化煤气、 天然气等)的测量控制;热处理淬火炉等的氢、氧、氮等气体的控制

●纸浆与造纸行业

  废水处理系统中气体的测量;烟道流量监控;锅炉回收二次/三次空气;锅炉的燃气和空气送风测量

●食品及医药行业

  加工操作中新鲜空气的加入;啤酒厂中的二氧化碳处理;瓶子消毒器中的热空气的流量;热氧

  化过程中气体流量测量;通风系统;锅炉进气、废气、过程控制

●环保

  沼气利用过程中的气体测量;氯气处理过程中氯气气体测量;污水处理过程中曝气池的气体测量;烟筒烟道排气监测SO2和NOX的排量

●其他行业

  工厂压缩空气测量;煤粉燃烧过程粉/气配比控制燃料;水泥工业竖式磨粉机排放热气流量控制

三、工作原理

●是基于热扩散原理的流量仪表。即是利用流体流过发热物体时,发热物体的热量散失多少与流体的流量成一定的比例关系。具体来说,该流量计的传感器有两只标准级的RTD,一只用来做热源,一只用来测量流体温度,流体流过时,两者之间的温度差与流量的大小成非线性关系,该仪表就可以把这种关系转换为测量流量信号的线性输出。

●利用热扩散原理制造的流量计有两种设计方法：一是:基于恒温差原理;二是基于恒功率原理。于共同的数据模型：P/△T=A+B（Q）N。其中：P---耗散功率,△T---两个传感器之间的温差,Q---质量流

量,N---指数系数,A、B是与气体的热性能有关的系数。

●恒温差原理:△T保持不变,耗散功率P与流体的流量Q成指数函数递增的关系。

●恒功率原理:耗散功率不变,温度差△T与流体的流量Q成指数函数递减的关系。

四、产品特点

●采用稳定性极高的专利技术铂RTD传感器

●采用享有专有技术“平衡结构封装”,介质温度自补偿

●专有算法,可实现高线性、高重复性、高精度

●量程比宽100:1,可据用户要求可拓展

●可实现大管径小流量测量,最小流量可测低至零,分辨率0.1m/s

●无可动部件、振动影响可忽略

●直管段要求不高5-10D

●与介质的温度、压力无关

●专有高温算法,介质温度可达+300℃

●采用高湿算法,实现高精度测量

●对流量信号键入12点动态修正,内置10点修正

●在线动态校正电流/电压输出

●对粉尘等小颗粒不敏感

●在线不断流装卸,维护方便

五、产品型谱

企标	分隔线	型号	口径	安装方式	管道材质	供电方式	信号输出	说明
MK								企标
	−							无意义
		010						热式气体质量流量计
			XXX					100表示DN100

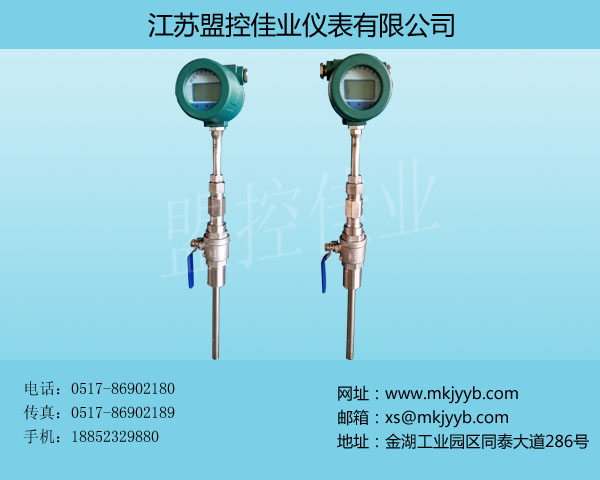

				C				插入式(螺纹)
				CF				插入式(法兰)
				F				法兰管道式
				FW				管道焊接式
					B			304不锈钢
					L			316L不锈钢
					C			20#碳钢
					U			其他材质
						1		AC220V
						2		DC24V
							1	4～20mA
							2	RS485
MK	−	010	XXX	C	B	1	1	完整选型
