阿牛巴流量计

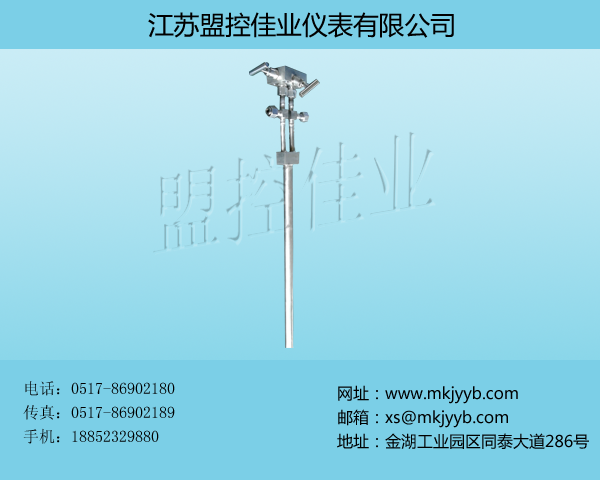

产品名称: 阿牛巴流量计
发布日期: 2015-04-22
点击数: 2035
询价: 点击产品询价
二维码:
简述: 阿牛巴流量计(又称笛形均速管流量计和托巴管流量计)属于差压式流量计。根据伯努利方程原理,当流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。
产品详情
阿牛巴流量计(又称笛形均速管流量计和托巴管流量计)同孔板、喷嘴等节流装置一样,也属于差压式流量计。根据伯努利方程原理,当流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。流体流过探头时速度加快,在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空,并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。阿牛巴均速流量探头能精确地检测到由流体的平均速度所产生的平均差压。 阿牛巴均速流量探头在高、低压区有按一定准则排布的多对取压孔,使准确测平均流速成为可能。是采用皮托管测量原理测量挡体上游的动压力与下游的静压力之间形成的压差,从而达到测量流量的目的。测量管道直径在DN20到DN12000之间。阿牛巴流量计主要用于工业过程中各种能源如液体、燃料气、蒸气和气体的测量,具有较高的稳定性和重复性。阿牛巴流量计可用JG/640-90规程进行检验。
二、技术参数
● 规 格: DN50-DN5000(mm); 插 入 式 : DN500 -DN5000(mm)
● 准 确 度: ±0.5%; 重复性:±0.1%
● 范 围 度: 体积流量:10∶1; 质量流量8∶1
● 工作压力: 无提出功能型:≤20MPa; 可提出型:≤10MPa
● 流体温度: ≤450℃
● 管道直径: DN25~DN600
● 介质粘度: ≤30CP(相当于重油)
● 选用材质: 均速管、三阀组:各种牌号不锈钢(任选)

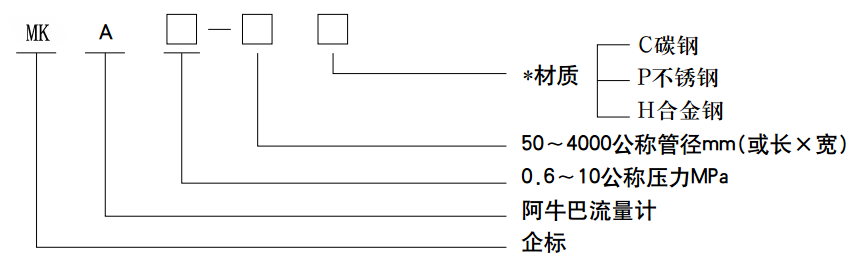

三、产品型谱
*指法兰管道等的材质,节流件材质为不锈钢
