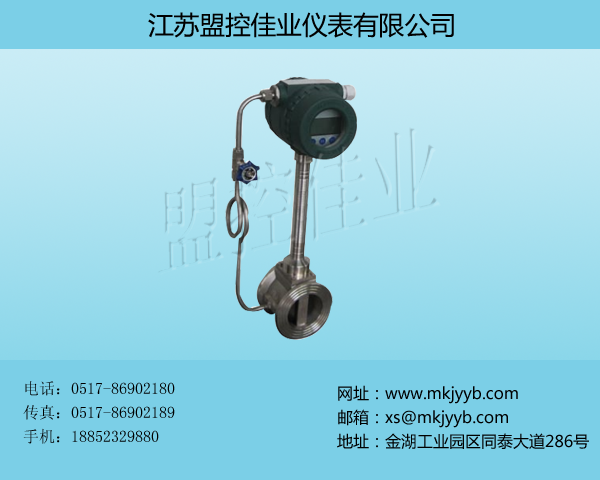

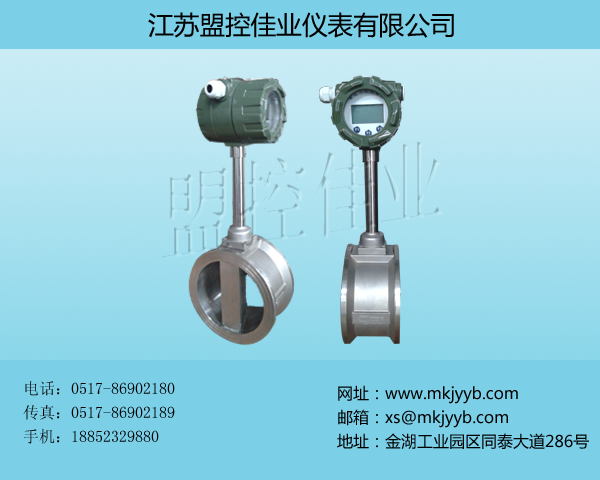

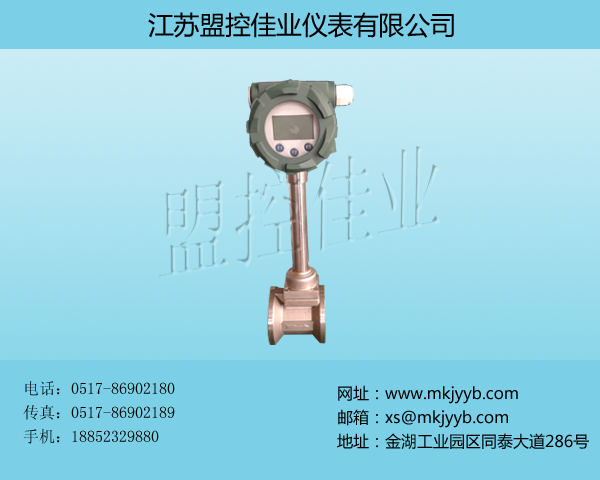

涡街流量计
产品详情
一、概 述
MK-080系列涡街流量计(卡装式)是根据卡门涡街原理,卡门涡街释放频率f和流速v成正比,因此通过测量卡门涡街释放频率就可算出瞬时流量。
涡街流量传感器的漩涡释放频率是由旋涡交替地作用于检测传感器(探头)上的,应力通过在它内部的压电晶体或差动电容元件来检出的,以此制成的一种速度式流量仪表。
压电式涡街流量计:应力式涡街流量计是速度式流量计的一种,它以卡门涡街理论为基础,采用压电晶体检测,流体通过管道内三角柱时所产生的旋涡频率,从而测量出流体的流量。结构简单牢固,无运动磨损部件,使用寿命长,测量精度高,量程宽,阻力损失小。
电容式涡街流量计:电容式涡街流量传感器的探头是由一对差动电容组成。旋涡发生体产生的旋涡作用力交替作用在探头两侧,使探头内的差动电容发生差值变化,经放大器转换成流量电脉冲信号。独特的内部结构使探头具有良好的抗振性能和可测最小流量。探头电容极板的基体,采用进口陶瓷在一千多度的高温下成型,故抗高温性能好,核心部件的工艺、结构使可稳定性更高。智能传感器具有气、液通用性,通频带自动跟踪,无须电位器或拨动开关调整频带和灵敏度,无零漂移,量程自由设定,真正实现了现场免调试。该电路对不同振动频率有抑制作用,增强抗振性能、有线性化功能。
二、产品特点
1、采用低功耗CPU中央处理器和液晶显示,功耗低。
2、安装简便,维护十分方便,检定周期长,一般为两年。
3、结构简单牢固,无可动部件,长期运行十分安全。
4、量程范围宽:正常范围1∶10,量程比可达1∶15。
5、压力损失小,运行费用低,更具节能意义。
6、在一定雷诺数范围内,输出信号不受被测介质物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,调换配件后一般无须重新标定仪表系数。
7、可现场显示,也可远距离传输,还可与计算机控制系统联网。
8、检测探头不直接接触被测介质,性能更稳定。
9、温压补偿一体化设计、电流输出均为光电隔离型,具有良好的抗共模干扰抑制能力。
三、技术参数
1、温度范围:压电式:-25℃~+350℃ 电容式:-40℃~+450℃
2、连接方式:DN15~DN300为法兰卡装式或法兰连接式,DN300~DN1000为插入式,DN1000以上可特殊订货
3、流速范围:蒸汽:7m/s~70m/s 液体:0.7m/s~7m/s 气体:5 ~35m/s
4、压力规格:PN1.6MPa; PN2.5MPa; PN4.0MPa,更高压力规格可特殊定做
5、压力损失系数:Cd≤2.6
6、准 确 度:法兰卡装式、法兰连接式:0.5级、1.0级、1.5级 插入式:1.5级、2.5级
7、供电电压:传感器:DC12V或DC24V 变送器:DC24V
现场显示型:DC24V、DC12V或3.6V锂电池
8、输出信号:传感器:脉冲频率信号2~3000Hz 低电平≤1V 高电平≥6V
变送器:两线制4~20mA.DC电流信号
9、抗震性能:压电式≤0.2g 电容式≤2.0g
10、环境温度:传感器:-30℃~+65℃ 变送器:现场显示-10℃~+50℃
11、环境湿度:相对湿度5~85%RH
12、信号远传距离:≤500m
13、直管段长度:上游≥10D 下游≥5D
14、防爆等级: Exia IICT2-T5本安防爆
15、防护等级:普通型IP65 潜水型IP68
16、仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。
四、产品选型
1、明确管道内径、测量介质名称、介质状态、工作压力、工作温度、工艺流量范围(最小、正常、最大工况流量m3/h)非工况流量可根据用户提供参数定做。
2、根据上述参数查阅流量范围参考表,选择管径的大小,使用的最大流量应不小于流量计额定最大流量的50%。
企标 | 分隔线 | 型号 | 结构形式 | 通径代码 | 型号表示 | 温压补偿 | 输出信号 | 测量介质 | 安装方式 | 表体材质 | 电源 | 压力 | 流体温度 | 说明 |
MK |
|
|
|
|
|
|
|
|
|
|
|
|
| 企标 |
| − |
|
|
|
|
|
|
|
|
|
|
|
| 无定义 |
| 080 |
|
|
|
|
|
|
|
|
|
|
| 智能涡街流量计 | |
| Y |
|
|
|
|
|
|
|
|
|
| 一体式 | ||
F |
|
|
|
|
|
|
|
|
|
| 分体式 | |||
| -XXXmm |
|
|
|
|
|
|
|
|
| 50表示DN50 | |||
| B |
|
|
|
|
|
|
|
| 压电 | ||||
E |
|
|
|
|
|
|
|
| 电容 | |||||
| Y |
|
|
|
|
|
|
| 有温压补偿 | |||||
N |
|
|
|
|
|
|
| 无温压补偿 | ||||||
| F1 |
|
|
|
|
|
| 4-20mA(负载≤750Ω) | ||||||
F2 |
|
|
|
|
|
| 脉冲 | |||||||
F3 |
|
|
|
|
|
| RS-485/232 | |||||||
F4 |
|
|
|
|
|
| 其它 | |||||||
| J1 |
|
|
|
|
| 液体 | |||||||
J2 |
|
|
|
|
| 气体 | ||||||||
J3 |
|
|
|
|
| 饱和蒸汽 | ||||||||
J4 |
|
|
|
|
| 过热蒸汽 | ||||||||
| L1 |
|
|
|
| 法兰卡装式 | ||||||||
L2 |
|
|
|
| 法兰连接式 | |||||||||
L3 |
|
|
|
| 简易插入式 | |||||||||
L4 |
|
|
|
| 球阀插入式 | |||||||||
| C |
|
|
| 碳钢 | |||||||||
F |
|
|
| 不锈钢 | ||||||||||
| D1 |
|
| DC12V | ||||||||||
D2 |
|
| DC24V | |||||||||||
D3 |
|
| 内部3.6V供电 | |||||||||||
| P1 |
| 1.6MPa | |||||||||||
P2 |
| 2.5MPa | ||||||||||||
P3 |
| 4.0MPa | ||||||||||||
| T1 | 普通:-20- +250℃ | ||||||||||||
T2 | 高温:100- +380℃ | |||||||||||||
MK | − | 080 | Y | -XXX | B | Y | F1 | J1 | L1 | F | D1 | P1 | T1 | 完整选型 |
