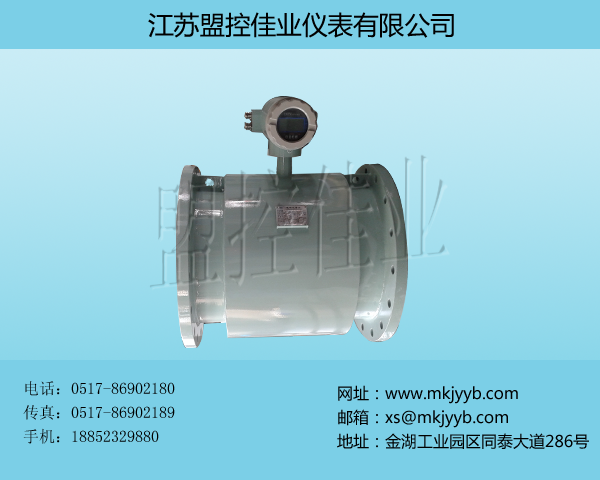

电磁流量计
产品详情
一、概述
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
测量结果与流速分布、流体压力、温度、密度、粘度等物理参数有关。
在现场可根据用户实际需要在线修改量程。
高清晰度背光 LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂。
采用 SMD 器件和表面贴装（ SMT ）技术，电路安全性高。
采用 16 位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
数字量处理，抗干扰能力强，测量精度高，流量测量范围可达 150 ： 1 。超低 EMI 开关电源，适用电源电压变化范围大，抗 EMI 性能好。
内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录 16 次掉电时间。（选配）
具有 RS485 、 RS232 、 Hart 和 Modbus 等数字通讯信号输出。（选配）
具有自检与自论断功能。
红外手持操作器， 115KHZ 通讯速率，远距离非接触操作转换器所有功能。（选配）
小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。（选配）
广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。
二、产品特点
1、 测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
2、 多电极设计，进一步确保测量精度。
3、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
4、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
5、转换器内核采用高速中央处理器，运算速度快，精度高，低频矩形波励磁，提高了流量测量的稳定性，功耗低。
6、全数字量的处理，抗干扰能力强，测量精度高。
7、超低EMI开关电源，使用电源电压变化范围大，抗EMC好。
8、 采用EEPROM存储器，内部设有不掉电时钟，可记录掉电时间，测量运算数据存储保护安全。
9、 双向测量系统，可测正向流量、反向流量。
10、密码锁存功能，流量计通电后，若设置参数，必须输入密码，才能进行操作。
11、转换器具有自诊断报警输出功能，空负载检测报警输出。
12、插入式结构,安装简单，不需断流，现场可带压开孔(1MPa以下)安装，经济方便，适合于大中口径管道流量的测量。
13、小信号切除功能，用户可通过显示器面板设置切除干扰性小流量
14、零点自校准，消除零漂移。
三、技术参数
● 公称通径系列DN(mm) DN15-3200，插入式≥DN200 注：特殊规格可以定制 | ●环境温度:传感器:-40℃～+80℃ 转换器: -25℃～+60℃ 插入式:-25℃～+60℃ | |
● 流动方向:正，反，净流量 | ● 通迅接口:RS232、RS485、HART | |
● 重复性误差:测量值的±0.1% | ● 电导率范围:被测流体电导率≥5μs/cm大多数以水 | |
●准度：管道式：0.2级、0.5级 1.0级 （根据口径区分）插入式：2.5级 | 为成份的介质,其导电率200～800μs/cm | |
范围内，均可选用电磁流量计 | ||
●输出电流及 负载电阻：4～20mA 负载电阻＜750Ω 脉冲频率：0～1KHz(负载电阻 ≥3000Ω) 光电隔离OCT外接电源≤35V | ||
● 被测介质温度： 普通橡胶衬里：-20℃～+60℃ 高温橡胶衬里:-20℃～+90℃ 聚四氟乙烯衬里:-30℃～+180℃ 高温型乙烯衬里:-30℃～+200℃ 介质温度大于120℃时定货说明! | ||
●电极材料:含钼不锈钢、钛、钽、哈氏合金、铂 或其他特殊电极材料 | ||
●额定工作压力： 管道式:DN10-DN50:≤4.0MPa DN65—DN400: ≤1.6MPa, DN450-DN600:≤1.0MPa， DN650以上:≤0.6MPa 插入式:≥DN80 0.25MPa-25MPa 特殊压力规格定货时说明 | ||
●防护等级:潜水型:IP68，其他型IP65 | ||
● 供电电源:AC220V 50Hz,DC24V | ||
● 直管段长度:管道式:上游≥5D，下游≥2D | ||
● 连接方式:管道式:GB9119-2000标准法兰 插入式:螺纹连接，球阀规格:DN50 | ||
● 防爆标志:Exd BT4Ⅱ | ||
●流量测量范围:流量测量范围对应速度范围是0.5～10m/s | ● 相对湿度:5%～95%RH | |
● 消耗总功率:≤20W | ||
●管道式:0.5～10m/s,推荐1～5m/s; | ● 电气接口：M20×1.5螺纹 | |
●插入式:0.5～10m/s |
|
四、产品选型
1.量程的确认
（1）、仪表的选型是仪表应用中非常重要的工作，仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装造成的，需特别注意工况。
（2）、根据被测流体名称、高温度、正常工作温度、低温度选择衬里和电极的材质。
（3）、根据大流量、正常流量、小流量选择管径的大小。
（4）、量程应大于预计的大流量值，而正常的流量值以稍大于流量计满刻度的50%为宜。
（5）、高工作压力：实录高工作压力必须小于流量计的额定工作压力。
（6）、附加功能及其它附属要求的选择：厂家决定生产要求。
（7）、测洁净水时，经济流速是1.5-3m/s,测易结晶的溶液时，应适当的地提高流速，3-4m/s为宜，起到自清扫，防止粘附沉积等作用，测测桨等磨等磨耗性流体时，应适当降低流速，1.0-2m/s为宜，以降低对内衬和电极的磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。流速低于0.5m/s时采用缩管方式提高流速。
（8）、实际应用中，分体距离愈短愈好，电缆线过长，受其分布电容的影响，很容易造成信号干扰，一般不超过100米。
2.衬里的材质选择
衬里材料 | 主要性能 | 适用范围 |
氯丁橡胶 | 耐磨性好，有极好的弹性，高扯断力，耐一般低浓度酸碱盐介质的腐蚀。 | <80℃、一般水、污水、泥浆、矿浆。 |
聚氨脂橡胶 Polyurethane | 有极好的耐磨性能，耐酸碱性能略差。 | <60℃、中性强磨损的矿浆、煤浆、泥浆。 |
四氟乙烯 F4（或PTFE） | 它是化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。 | <180℃、浓酸、碱等强腐蚀性介质，卫生类介质。 |
聚全氟乙丙烯 F46 | 化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE,具有较好的抗撕裂性能。 | <180℃盐酸、硫酸、王水和强氧化剂等，卫生类介质。 |
聚氟合乙烯Fs | 适用温度上限较聚四氟乙烯低，但成本也较低。 | 浓酸、碱等强腐蚀性介质，卫生类介质。 |
3.电极材质的选择
应根据被测介质的腐蚀性、磨耗性，由用户选定，对一般介质，可查有关磨蚀手册，选定电极材质；对混酸等成分介质，应做挂片试验。
材质 | 耐磨蚀性能 |
316L | 对于硝酸、室温下<5%的硫酸，沸腾的硝酸、碱溶液；在一定的压力下的亚硝酸、海水、醋酸等介质有较强的耐蚀性。 |
哈氏合金HB | 耐沸点以下一切尝试的盐酸、硫酸、氢氟酸等氧化性酸、碱、非氯化性盐酸。 |
哈氏合金HC | 耐氧化性酸如：硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水等。 |
钛Ti | 能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硝酸）、有机酸、碱等的腐蚀，有耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含氧化剂（如硝酸和含有Fe、Cu离子的介质）时则腐蚀大为降低。 |
钽Ta | 具有好的耐腐蚀性和玻璃很相似，除了氢氟酸、浓硫酸外，几乎能耐一世化学介质（包括沸点的盐酸、硝酸和175℃以下的硫酸）的腐蚀，在碱中不耐蚀。 |
铂/铱合金 | 几乎能耐一切化学介质，但不适用于王水和铵盐。 |
不锈钢涂覆碳化钨 | 用于无腐蚀性，强磨损的介质。 |
4.防护等级的选择
按照国标GB4208-84≈国际电工委员会IEC标准（IEC529-76）关于外壳防护等级可分为：
（1）、IP65 为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30kPa(0.3bar)。出水量为12.5升/分，喷口离仪表距离3米。
（2）、IP67为防浸水型，即仪表可短时间全部侵入水中，试验时应在水下至少150cm,持续时间至少为30分钟。
（3）、IP68为潜水型，应能长期在水中工作，其浸入的尝试由制造厂与用户协商。
（4）、防护等级选用原则应根据以上的要求及仪表实际的条件选定。若仪表在地面以下的，经常受水淹的，宜选用IP68;若仪表安装在地面以上的可选用IP65.
5.产品型谱
企标 | 分隔线 | 型号 | 通径代码 | 结构形式 | 电极材料 | 内衬材料 | 额定压力（MPa） | 供电电源 | 输出 | 温度 | 接地环/接地电极 | 仪表量程 | 说明 |
MK |
|
|
|
|
|
|
|
|
|
|
|
| 企标 |
| − |
|
|
|
|
|
|
|
|
|
|
| 无定义 |
| 090 |
|
|
|
|
|
|
|
|
|
| 智能电磁流量计 | |
| -XXX |
|
|
|
|
|
|
|
|
| 例100表示DN100 | ||
| 无 |
|
|
|
|
|
|
|
| 管道一体型 | |||
Z |
|
|
|
|
|
|
|
| 管道分体型 | ||||
C |
|
|
|
|
|
|
|
| 插入一体型 | ||||
CF |
|
|
|
|
|
|
|
| 插入分体型 | ||||
| L |
|
|
|
|
|
|
| 316L | ||||
Pt |
|
|
|
|
|
|
| 铂Pt | |||||
HB |
|
|
|
|
|
|
| 哈氏B | |||||
Ta |
|
|
|
|
|
|
| 钽 | |||||
Ti |
|
|
|
|
|
|
| 钛 | |||||
HC |
|
|
|
|
|
|
| 哈氏C | |||||
W |
|
|
|
|
|
|
| 其它 | |||||
| L |
|
|
|
|
|
| 氯丁橡胶 | |||||
J |
|
|
|
|
|
| 聚胺指橡胶 | ||||||
S |
|
|
|
|
|
| F4 | ||||||
Y |
|
|
|
|
|
| F46 | ||||||
P |
|
|
|
|
|
| F.S | ||||||
| 4.0 |
|
|
|
|
| DN10-400 | ||||||
1.6 |
|
|
|
|
| DN10-600 | |||||||
1.0 |
|
|
|
|
| DN10-1000 | |||||||
0.6 |
|
|
|
|
| DN10-2000 | |||||||
0.25 |
|
|
|
|
| DN10-2200 | |||||||
| E1 |
|
|
|
| AC220V | |||||||
E2 |
|
|
|
| DC24V | ||||||||
E3 |
|
|
|
| 电池供电 | ||||||||
| I1 |
|
|
| 4-20mA | ||||||||
I2 |
|
|
| 0-3KHz | |||||||||
I3 |
|
|
| RS-485 | |||||||||
I4 |
|
|
| HART | |||||||||
| T1 |
|
| 常温≤80℃ | |||||||||
T2 |
|
| 高温≥80℃ | ||||||||||
| A |
| 无 | ||||||||||
B |
| 有（若连接传感器的管道内涂有绝缘层或非金属管道时） | |||||||||||
| XXX | 2000表示输出20mA对应的流量为2000m3/h | |||||||||||
MK | － | 090 | -XXX | Z | L | J | 4.0 | E1 | I1 | T1 | A | XXX | 完整选型 |
