● 显示调节仪
产品详情

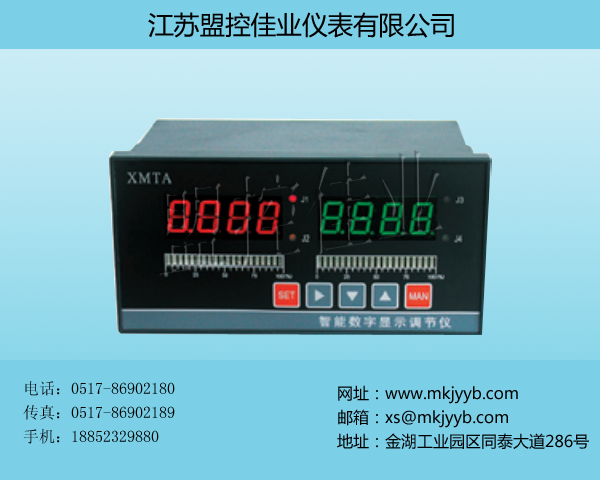

MK-XMTA-9000系列智能数字（光柱）显示调节仪开关量输出最多可达5个，其中有一个可专职控制输入部分的断阻、断偶、开路信息，另外一个用于开关量、控制量或可编程双定时器，计数器或可编程智能声光报警。仪表内的PID连续控制量，过程量、给定值、阀位反馈量等以0～10mA或4～20mA模拟量方式输出。同一个量可以给任意一个或两个输出口最多可达三个，一旦输入部分出现不可预料的故障，用于位式控制的继电器及模拟量输出部分能够保持故障前的状态。仪表显示部分出现闪烁。故障状态下，仪表的断、连续PID控制输出部分在自动方式时保持故障前的输出量。调节器暂停运算。操作工仍可在手动方式下进行控制。
二、特 点
万能信号输入，用户任意选择。(热电偶，热电阻，电压，电流，线性电阻，频率)。
测量值、设定值可用模拟条、数字屏进行显示，显示内容可自由切换。
测量值与设定值可进行加减运算。
8种报警控制方式选择。
可进行开方及小信号切除。
开关电源型仪表可有5个开关量输出，一个为输入部分的断线报警，另4个为位式控制。
出现断阻、断偶、断线故障时，报警继电器可选择输出状态。
可做计数器和可逆计数器仪表，断电后重新上电恢复断电前的计数值，可清除计数值、可预置数、可对计数值进行上下限报警和变送输出。
可实现关联报警控制方式。
供外24V，30mA或50mA或100mA电源(可作二线制变送器电源)。
测量值或内给定值变送输出：0～10mA、4～20mA、0～5V、l～5V、0～10V。
可提供多主机，单主机，无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准，高可靠性循环，条码校验。
三、选型方法
|
企标 |
分割线 |
型号 |
分割线 |
设计序列 |
输入功能 |
输出功能 |
报警功能 |
外形尺寸 |
外供电源输出 |
通信方式 |
附加功能 |
供电方式 |
说明 |
|
MK |
|
|
|
|
|
|
|
|
|
|
|
|
企标 |
|
|
- |
|
|
|
|
|
|
|
|
|
|
|
无意义 |
|
|
XMTA |
|
|
|
|
|
|
|
|
|
|
数字显示仪表（模拟量输入）（人工智能、增强型） |
|
|
|
- |
|
|
|
|
|
|
|
|
|
无定义 |
||
|
|
9 |
|
|
|
|
|
|
|
|
设计序号 |
|||
|
|
0 |
|
|
|
|
|
|
|
线性电阻：0-400Ω |
||||
|
1 |
|
|
|
|
|
|
|
热电偶 分度号：K、E、S、B、J、T、N、R |
|||||
|
2 |
|
|
|
|
|
|
|
热电阻 分度号：Pt100、BA1、BA2、Cu100、Cu50、G型 |
|||||
|
3 |
|
|
|
|
|
|
|
线性电流：0-10mA、4-20mA |
|||||
|
4 |
|
|
|
|
|
|
|
线性电压：0-20mV、0-200mV、0-75mV、0-5V、1-5V |
|||||
|
5 |
|
|
|
|
|
|
|
二线制变送器：4-20mA |
|||||
|
6 |
|
|
|
|
|
|
|
频率信号：0.01-1000Hz（订货时注明） |
|||||
|
9 |
|
|
|
|
|
|
|
全信号输入（包括1-5全部） |
|||||
|
|
0 |
|
|
|
|
|
|
无模拟输出 |
|||||
|
1 |
|
|
|
|
|
|
4-20mA |
||||||
|
2 |
|
|
|
|
|
|
0-10mA |
||||||
|
3 |
|
|
|
|
|
|
1-5VDC |
||||||
|
4 |
|
|
|
|
|
|
0-5VDC |
||||||
|
|
0 |
|
|
|
|
|
无报警 |
||||||
|
1 |
|
|
|
|
|
一路报警 |
|||||||
|
2 |
|
|
|
|
|
二路报警 |
|||||||
|
3 |
|
|
|
|
|
三路报警 |
|||||||
|
4 |
|
|
|
|
|
四路报警 |
|||||||
|
5 |
|
|
|
|
|
五路报警 |
|||||||
|
6 |
|
|
|
|
|
六路报警 |
|||||||
|
|
B |
|
|
|
|
面板尺寸160×80 开孔152×76 |
|||||||
|
F |
|
|
|
|
面板尺寸96×96 开孔92×92 |
||||||||
|
H |
|
|
|
|
面板尺寸80×160 开孔76×152 |
||||||||
|
I |
|
|
|
|
面板尺寸72×72 开孔68×68 |
||||||||
|
S |
|
|
|
|
面板尺寸96×48 开孔92×44 |
||||||||
|
L |
|
|
|
|
面板尺寸48×96 开孔44×92 |
||||||||
|
|
N |
|
|
|
无馈电输出（可省略） |
||||||||
|
P |
|
|
|
有24VDC输出 |
|||||||||
|
|
0 |
|
|
无通讯 |
|||||||||
|
1 |
|
|
RS485/RS232 |
||||||||||
|
|
U |
|
常规仪表（可省略） |
||||||||||
|
G |
|
带光柱指示 |
|||||||||||
|
S |
|
双信号输入 |
|||||||||||
|
K |
|
开方方式显示 |
|||||||||||
|
|
W |
DC 24V供电 |
|||||||||||
|
T |
开关电源 |
||||||||||||
|
M |
220V/AC（可省略） |
||||||||||||
|
MK |
- |
XMTA |
- |
9 |
9 |
2 |
6 |
L |
P |
1 |
K |
M |
完整选型 |
