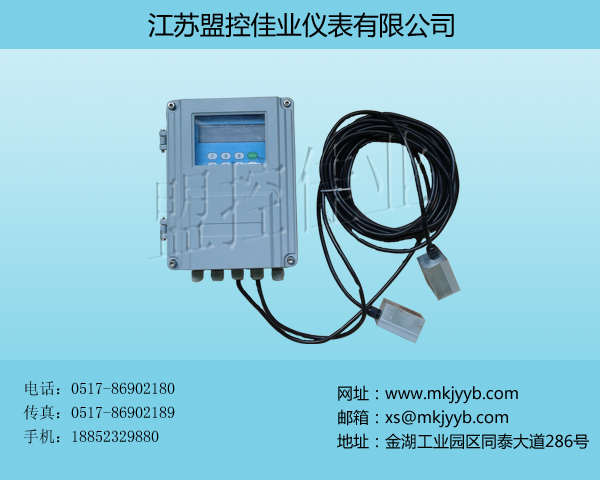

超声波流量计
产品详情
一、产品特点
1、高精度测量
线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%
2、测量范围大
选用不同型号的传感器，可实现口径DN15～DN6000mm管道流量的测量
3、防护等级高
采用全灌胶防水工艺一次表防护等级可达到IP68，可浸入水下2米工作
4、操作方便
既可用磁性棒在次表上浏览参数，还可通过二次表用中文进行参数再设定或显示
5、多重显示
一次表在测量点即可完成测量，一次表可循环显示累积流量、瞬时流量、流速等参数，二次表可中文显示100余项菜单
6、传输距离远组网快捷
一次表与二次表(或计算机)之间采用RS-485总线通讯，采用普通电缆即可，传输距离可达1000米以上，组网十分方便、快捷。这种传输方式抗干扰能力强，解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。
二、测量组成图
三、基本技术参数
|
项 目 |
性能、参数 |
|||
|
主 |
原 理 |
时差型，采用低电压多脉中发射电路，双平衡信号差分接收电路 |
||
|
精 度 |
流量:优于±l% |
重复性:0.2% |
测量周期:500ms |
|
|
背光液晶可同时显示瞬时流量及累积流量、流速、时间等数据 |
||||
|
信 号 |
电流输出：4～20mA或0～20mA等，阻抗0～1K，精度0.1% |
|||
|
OTC输出：正、负、净流量累积脉冲信号或瞬时流量的频率信号（1～9999Hz之间任选） |
||||
|
继电器：可输出近20种源信号（如无信号、反向流等） |
||||
|
声音报警：蜂鸣器可根据设置发出报警声音（如流量过大、过小） |
||||
|
信 号 |
可输入三路电流信号（如：温度、压力、液位等信号） |
|||
|
自动记忆前64日、前64月、前5年的流量数据 |
||||
|
自动记忆前64次来电和断电时间及流量，可进行人工或自动补量，减少用户流量损失 |
||||
|
自动记录前64日流量计的工作状态是否正常 |
||||
|
数据接口：RS232、RS485 |
||||
|
可编程批量（定量）控制器 |
||||
|
专用电缆 |
定制双绞线，一般情况下限于20米，特定场合单根可加长至500米，不推荐；选用RS485通讯，传输距离可达千米以上 |
|||
|
管 道 |
管材 |
钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里 |
||
|
管内径 |
15～6000mm |
|||
|
直管段 |
传感器安装点最好满足:上游10D，下游5D，满足巨泵出口30D(D是指管径） |
|||
|
测 |
种 类 |
水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体 |
||
|
温 度 |
标准探头:-30-90℃，高温探头:-30-160℃ |
|||
|
浊 度 |
10000ppm且气泡含量小 |
|||
|
流 速 |
0～±30m/s |
|||
|
流 向 |
正、反向双向计量，并可以计量净流量 |
|||
|
工 作 |
温 度 |
主机:-30～80℃ |
||
|
流量传感器:-40～160℃ 温度传感器:根据客户需要选定 |
||||
|
湿 度 |
主机:85%RH |
|||
|
流量传感器:可浸水工作，水深≤3m |
||||
|
电 源 |
AC220V或DC8～36V或AC7～30V |
|||
|
功 耗 |
小于1.5W |
通信协议 |
MODBUS协议 MBUS协议 FUJI协议等其它协议 |
|
