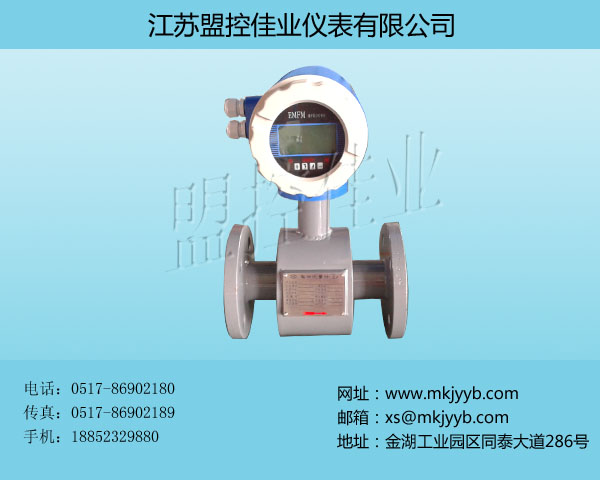

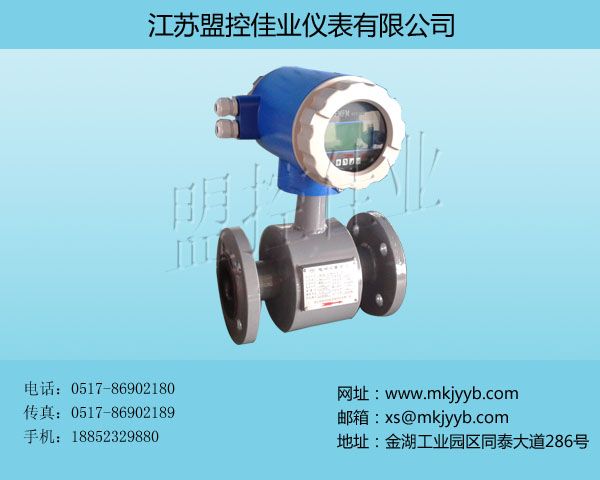

产品名称:污水电磁流量计

发布日期:2015-05-06

点击数:4350

询价:点击产品询价

二维码:

简述:

产品详情

一、污水电磁流量计概述

    污水电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速v的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流等信号,用于流量的控制和调节。

       广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。

二、污水电磁流量计产品特点

1、 测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。

2、 多电极设计,进一步确保测量精度。

3、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。

4、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。

5、转换器内核采用高速中央处理器,运算速度快,精度高,低频矩形波励磁,提高了流量测量的稳定性,功耗低。

6、全数字量的处理,抗干扰能力强,测量精度高。

7、超低EMI开关电源,使用电源电压变化范围大,抗EMC好。

8、 采用EEPROM存储器,内部设有不掉电时钟,可记录掉电时间,测量运算数据存储保护安全。

9、 双向测量系统,可测正向流量、反向流量。

10、密码锁存功能,流量计通电后,若设置参数,必须输入密码,才能进行操作。

11、转换器具有自诊断报警输出功能,空负载检测报警输出。

12、插入式结构,安装简单,不需断流,现场可带压开孔(1MPa以下)安装,经济方便,适合于大中口径管道流量的测量。

13、小信号切除功能,用户可通过显示器面板设置切除干扰性小流量

14、零点自校准,消除零漂移。

三、污水电磁流量计技术参数

● 公称通径系列DN(mm)

DN15-3200,插入式≥DN200

注:特殊规格可以定制

环境温度:传感器:-40+80

          转换器: -25+60

           插入式:-25+60


流动方向:正,反,净流量

通迅接口:RS232RS485HART


重复性误差:测量值的±0.1%

电导率范围:被测流体电导率≥5μs/cm大多数以水


准确度:管道式:0.2级、0.5 1.0

    (根据口径区分)插入式:2.5

    为成份的介质,其导电率200800μs/cm


    范围内,均可选用电磁流量计


输出电流及 负载电阻:420mA

        负载电阻<750Ω

        脉冲频率:01KHz(负载电阻

            ≥3000Ω)

       光电隔离OCT外接电源≤35V


被测介质温度:

普通橡胶衬里:-20+60

高温橡胶衬里:-20+90

聚四氟乙烯衬里:-30+180

高温型乙烯衬里:-30+200

介质温度大于120时定货说明!


电极材料:含钼不锈钢、钛、钽、哈氏合金、铂

 或其他特殊电极材料


额定工作压力:

管道式:DN10-DN50:≤4.0MPa

DN65—DN400: ≤1.6MPa,

DN450-DN600:≤1.0MPa

DN650以上:≤0.6MPa

插入式:≥DN80       0.25MPa-25MPa

特殊压力规格定货时说明


防护等级:潜水型:IP68,其他型IP65


供电电源:AC220V 50Hz,DC24V


直管段长度:管道式:上游≥5D,下游≥2D


连接方式:管道式:GB9119-2000标准法兰

     插入式:螺纹连接,球阀规格:DN50


防爆标志:Exd BT4


流量测量范围:流量测量范围对应速度范围是0.510m/s

相对湿度:5%95%RH


消耗总功率:≤20W


管道式:0.510m/s,推荐15m/s;

电气接口:M20×1.5螺纹


插入式:0.510m/s






 四、污水电磁流量计产品选型

1.量程的确认

1)、仪表的选型是仪表应用中非常重要的工作,仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装造成的,需特别注意工况。

2)、根据被测流体名称、最高温度、正常工作温度、最低温度选择衬里和电极的材质。

3)、根据最大流量、正常流量、最小流量选择管径的大小。

4)、量程应大于预计的最大流量值,而正常的流量值以稍大于流量计满刻度的50%为宜。

5)、最高工作压力:实录最高工作压力必须小于流量计的额定工作压力。

6)、附加功能及其它附属要求的选择:厂家决定生产要求。

7)、测洁净水时,经济流速是1.5-3m/s,测易结晶的溶液时,应适当的地提高流速,3-4m/s为宜,起到自清扫,防止粘附沉积等作用,测测桨等磨等磨耗性流体时,应适当降低流速,1.0-2m/s为宜,以降低对内衬和电极的磨损。实际应用很少超过7m/s,超过10m/s则更为罕见。流速低于0.5m/s时采用缩管方式提高流速。

8)、实际应用中,分体距离愈短愈好,电缆线过长,受其分布电容的影响,很容易造成信号干扰,一般不超过100米。

2.衬里的材质选择

衬里材料

主要性能

适用范围

氯丁橡胶

耐磨性好,有极好的弹性,高扯断力,耐一般低浓度酸碱盐介质的腐蚀。

<80、一般水、污水、泥浆、矿浆。

聚氨脂橡胶

Polyurethane

有极好的耐磨性能,耐酸碱性能略差。

<60、中性强磨损的矿浆、煤浆、泥浆。

四氟乙烯

F4(或PTFE

它是化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸和王水,浓碱和各种有机溶剂,不耐三氟化氯、高温二氟化氧。

<180、浓酸、碱等强腐蚀性介质,卫生类介质。

聚全氟乙丙烯

F46

化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿,但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好,耐磨性好于PTFE,具有较好的抗撕裂性能。

<180盐酸、硫酸、王水和强氧化剂等,卫生类介质。

聚氟合乙烯Fs

适用温度上限较聚四氟乙烯低,但成本也较低。

浓酸、碱等强腐蚀性介质,卫生类介质。



3.电极材质的选择

  应根据被测介质的腐蚀性、磨耗性,由用户选定,对一般介质,可查有关磨蚀手册,选定电极材质;对混酸等成分介质,应做挂片试验。

材质

耐磨蚀性能

316L

对于硝酸、室温下<5%的硫酸,沸腾的硝酸、碱溶液;在一定的压力下的亚硝酸、海水、醋酸等介质有较强的耐蚀性。

哈氏合金HB

耐沸点以下一切尝试的盐酸、硫酸、氢氟酸等氧化性酸、碱、非氯化性盐酸。

哈氏合金HC

耐氧化性酸如:硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水等。

Ti

能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硝酸)、有机酸、碱等的腐蚀,有耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含氧化剂(如硝酸和含有FeCu离子的介质)时则腐蚀大为降低。

Ta

具有好的耐腐蚀性和玻璃很相似,除了氢氟酸、浓硫酸外,几乎能耐一世化学介质(包括沸点的盐酸、硝酸和175℃以下的硫酸)的腐蚀,在碱中不耐蚀。

/铱合金

几乎能耐一切化学介质,但不适用于王水和铵盐。

不锈钢涂覆碳化钨

用于无腐蚀性,强磨损的介质。



4.防护等级的选择

  按照国标GB4208-84≈国际电工委员会IEC标准(IEC529-76)关于外壳防护等级可分为:

(1)、IP65 为防喷水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为30kPa(0.3bar)。出水量为12.5升/分,喷口离仪表距离3米。

(2)、IP67为防浸水型,即仪表可短时间全部侵入水中,试验时最高点应在水下至少150cm,持续时间至少为30分钟。

(3)、IP68为潜水型,应能长期在水中工作,其浸入的最大尝试由制造厂与用户协商。

(4)、防护等级选用原则应根据以上的要求及仪表实际的条件选定。若仪表在地面以下的,经常受水淹的,宜选用IP68;若仪表安装在地面以上的可选用IP65.

5.产品型谱

企标

分隔线

型号

通径代码

结构形式

电极材料

内衬材料

额定压力(MPa

供电电源

输出

温度

接地环/接地电极

仪表量程

说明

MK

























企标



























无定义



090





















智能电磁流量计



-XXX



















100表示DN100



















管道一体型

Z

















管道分体型

C

















插入一体型

CF

















插入分体型



L















316L

Pt















Pt

HB















哈氏B

Ta















Ti















HC















哈氏C

W















其它



L













氯丁橡胶

J













聚胺指橡胶

S













F4

Y













F46

P













F.S



4.0











DN10-400

1.6











DN10-600

1.0











DN10-1000

0.6











DN10-2000

0.25











DN10-2200



E1









AC220V

E2









DC24V

E3









电池供电



I1







4-20mA

I2







0-3KHz

I3







RS-485

I4







HART



T1





常温≤80

T2





高温≥80



A



B



有(若连接传感器的管道内涂有绝缘层或非金属管道时)



XXX

2000表示输出20mA对应的流量为2000m3/h

MK

090

-XXX

Z

L

J

4.0

E1

I1

T1

A

XXX

完整选型
