一、概 述

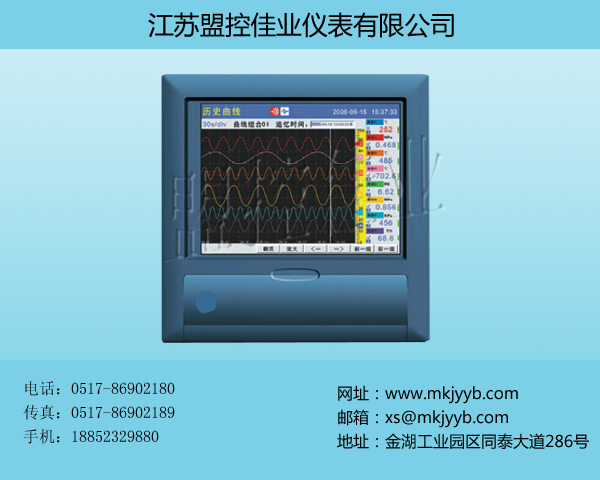

MK-XJ-9000中长图彩屏无纸记录仪，40路万能输入，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
二、特 点
进口SHARP 10.4英寸640×480点阵TFT高亮度彩色图形液晶显示屏，CCFL背光、画面清晰、色彩绚丽、宽视角；
屏幕亮度可以自由调节；
高速、高性能32位ARM微处理器，画面响应时间小于0．5秒，可同时实现40路信号的检测、记录、显示和报警；
采用最新大规模集成电路，国际名厂元器件精心设计；
大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据；
全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可；
工程量显示数值范围宽，可显示5位数值：-9999～19999；
支持真空度科学计数法显示；
曲线显示可以自由组合，自定义曲线颜色；
曲线走纸方式可设定横向或纵向；
中文莱单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；
内置国标二级字库(6500汉字)，使用T6拼音输入法，自由输入位号和单位；
报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息；
使用USB接口转存和备份历史记录，支持256M、512M、1G优盘；
标准串行通讯接口：RS-485和RS-232C；
10M Ethemet标准RJ45接口；
标准Modbus通讯协议。除支持本公司的ScanX数据管理软件外，还支持iFIX、组态王、MCGS等流行专业组态软件，无需专用驱动；
可外接微型打印机，支持手动打印、定时自动打印，满足用户现场打印的需要；
集成硬件实时时钟，掉电情况下时钟也能准确运行；
新型开关电源，85VAC～265VAC范围内正常工作；
提供变送器+24VDC隔离配电；
金属外壳，允许在恶劣的环境下使用。
三、技术指标
● 输入信号: 全隔离万能输入:MK-XJ-9000系列仪表允许40路不同类型的信号直接输入，通道间全隔离，隔离电压大于400V。
MK-XJ-9000系列万能输入量程表
输入类型
量程范围
输入类型
量程范围
Ⅱ型：0～10mA，0～5V
-9999～19999
热电偶
B
500～1800
Ⅲ型：4～20mA，1～5V
-9999～19999
S
0～1600
20mV
0～20mV
K
0～1300
100mV
0～100mV
E
0～1000
频率Fr
0～10KHz
J
0～1000
热电阻
Cu50
-50～140℃
R
0～1600
Cu53
-50～140℃
N
0～1300
BA1
-100～600℃
T
0～380
BA2
-100～600℃
WRe5-26
0～1800
Pt100
-200～650℃
辐射高温计
F1
700～2000
电阻0～350Ω
-9999～19999
F2
700～2000
● 输出信号:
配 电: 16路配电，8组24VDC输出，输出电流60mA/组
36路可组态继电器触点输出，触点容量为3A、250VAC(阻性负载)默认为常开触点
最多12路模拟量变送输出或8路调节PID输出，4-20mADC，负载电阻<600Ω通讯、打印
● 通讯、打印:
通讯接口:RS-232、RS-485和Ethernet RJ45
波 特 率:1200、2400、9600、57600(RS-232、RS-485)、10M(Ethernet)
打印接口:RS-232直接连接串行微型打印机
● 补偿运算:
蒸 汽:根据IFC67公式计算蒸汽密度补偿蒸汽的质量流量
一般气体:温度、压力补偿测量标准体积流量
天 然 气:温度、压力补偿测量标准体积流量
液 体:温度补偿测量标准体积流量或质量流量
● 累积范围:0～99999999
● 数据备份和转存:265～1G优盘可选
● 记录时间:
|
记录间隔 |
1秒 |
2秒 |
5秒 |
10秒 |
15秒 |
30秒 |
1分 |
2分 |
4分 |
|
记录长度 |
72小时 |
6天 |
15天 |
30天 |
45天 |
90天 |
180天 |
360天 |
720天 |
● 精 度:±0.2％FS
● 显示方式:640×480点阵、高亮度、大屏幕、宽视角10.4英寸真彩图形液晶显示屏，CCFL背光
● 保护方式:内置Flash存储器保护参数和历史数据，断电后可永久保存
● 供电电源:开关电源85VAC-265VAC，50Hz±5％，功耗<120W
四、选型表
|
MK-XJ-9000彩屏无纸记录仪 |
||||||||||||||
|
MK-XJ |
90 |
□ |
一□ |
R |
□ |
一□ |
□ |
□ |
□ |
□ |
□ |
□ |
一□ |
|
|
型号 |
型谱 |
说明 |
||||||||||||
|
XJ |
|
集成仪表系列 |
||||||||||||
|
90 |
|
设计序列（288×288×252） |
||||||||||||
|
万能输入 |
8 |
|
八路输入 |
|||||||||||
|
16 |
|
十六路输入 |
||||||||||||
|
24 |
|
二十四路输入 |
||||||||||||
|
32 |
|
三十二路输入 |
||||||||||||
|
40 |
|
四十路输入 |
||||||||||||
|
频率输入数量 |
无 |
|
无要求 |
|||||||||||
|
8 |
|
八路频率型号输入 |
||||||||||||
|
16 |
|
十六路频率信号输入 |
||||||||||||
|
24 |
|
二十四路频率信号输入 |
||||||||||||
|
32 |
|
三十六路频率信号输入 |
||||||||||||
|
40 |
|
四十路频率信号输入 |
||||||||||||
|
|
R |
|
中长图彩屏无纸记录仪 |
|||||||||||
|
继电器报警输出 |
可组态 |
0 |
|
无 |
||||||||||
|
12 |
|
十二路 |
||||||||||||
|
24 |
|
二十四路 |
||||||||||||
|
36 |
|
三十六路 |
||||||||||||
|
变送输出 |
|
N |
|
无要求 |
||||||||||
|
A4 |
|
4路变送输出 |
||||||||||||
|
A8 |
|
8路变送输出 |
||||||||||||
|
A12 |
|
12路变送输出 |
||||||||||||
|
PID调节输出 |
|
N |
|
无要求 |
||||||||||
|
C4 |
|
4路PID调节输出 |
||||||||||||
|
C8 |
|
8路PID调节输出 |
||||||||||||
|
通讯/打印功能 |
|
0 |
|
无 |
||||||||||
|
1 |
|
RS-232 通讯 |
||||||||||||
|
2 |
|
RS-485 通讯 |
||||||||||||
|
3 |
|
RS-232 打印 |
||||||||||||
|
以太网通讯 |
|
N |
|
无 |
||||||||||
|
E |
|
以太网通讯 |
||||||||||||
|
配电输出 |
|
N |
|
无 |
||||||||||
|
P |
|
DC24V配电输出 |
||||||||||||
|
流量积算 |
|
0 |
|
无 |
||||||||||
|
1 |
|
无温压补偿的流量积算 |
||||||||||||
|
2 |
|
带温压补偿的流量积算 |
||||||||||||
|
USB转存功能 |
|
/O |
|
无 |
||||||||||
|
/U |
|
USB转存功能 |
||||||||||||
|
特殊功能码 |
|
一□ |
特殊功能码 |
|||||||||||
|
注：万能输入数量+频率输入数量+变送输出数量+PID调节输出数量≤40 |
||||||||||||||
