一、概 述

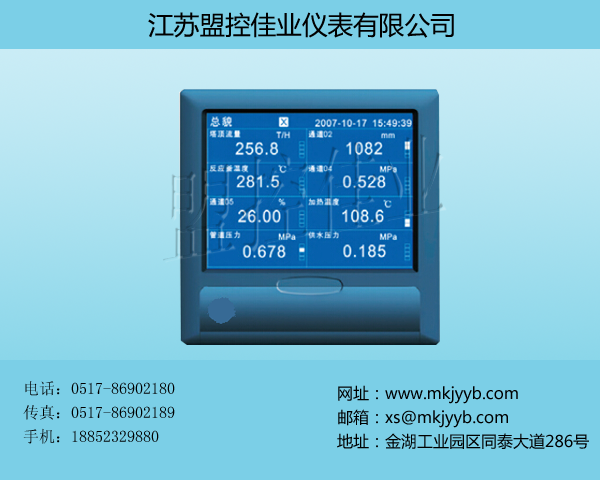

MK-XJ-6000 16路万能输入蓝屏无纸记录仪，可输入标准电流、标准电压、频率、毫伏、热电偶、热等阻等信号。具有传感器隔离配电输出、继电器报警出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
二、特 点
5.6英寸320×234点阵高亮度蓝屏图形液晶显示，LED背光、画面清晰、宽视角。
屏幕对比度可以自由调节；
高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号的检测、记录、显示和报警；
采用最新大规模集成电路，国际名厂元器件精心设计；
大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据；
全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可；
工程量显示数值范围宽，可显示5位数值：-9999～19999；
支持真空度科学计数法显示；
中文莱单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；
内置国标二级字库(6500汉字)；全新T6输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等自由输入，采用国际标准编码，解决特殊单位及汉字位号的输入问题。
汉字位号、单位自定义组合输入；
报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息；
使用USB2.0接口转存和备份历史记录，支持256M、512M、1 G优盘；支持FAT16／FAT32文件系统类型，Windows可识别历史记录文件。
标准串行通讯接口：RS-485和RS-232C；
支持标准Modbus RTU通讯协议，提供多种数据类型，如百分量、工程量、累积量等，除支持本公司ScanX数据管理软件外，还支持iFIX、组态王、MCGS、PCAut0等流行专业组态软件，无需专用驱动；
可外接微型打印机，支持手动打印、定时自动打印，满足用户现场打印的需要；
集成硬件实时时钟，掉电情况下时钟也能准确运行；
新型开关电源，85VAC～265VAC范围内正常工作；
提供变送器+24VDC隔离配电。
补偿模型丰富，可对液体、一般气体、蒸汽、天然气等多种介质进行补偿。
小流量补足计量功能，仪表掉电后按设定值进行补偿。
提供8小量班报，1 2小时班报，日报表、月报表。可自由设定结算时间。
当温度传感器、压力传感器发生故障时，会自动改用设定温度，压力计算补偿量。
具有掉电记录功能，记录仪表上电，停电时间，显示累计停电时间，防止用户停电窃汽。
全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作。
三、技术指标
● 显 示 器:5.6英寸320×234点阵TFT图形液晶显示器，LED背光，宽视角
● 基本误差: ±0.2％F·S
全隔离万能输入:1～16通道信号输入，通道间全隔离，隔离电压＞400V。
● 输入规格:
|
MK-XJ-6000系列万能输入量程表 |
||||||
|
输入类型 |
量程范围 |
|
输入类型 |
量程范围 |
||
|
Ⅱ型：0～10mA，0～5V |
-9999～19999 |
热电偶 |
B |
500～1800 |
||
|
Ⅲ型：4～20mA，1～5V |
-9999～19999 |
S |
0～1600 |
|||
|
20mV |
0～20mV |
K |
0～1300 |
|||
|
100mV |
0～100mV |
E |
0～1000 |
|||
|
频率Fr |
0～10KHz |
J |
0～1000 |
|||
|
热电阻 |
Cu50 |
-50～140℃ |
R |
0～1600 |
||
|
Cu53 |
-50～140℃ |
N |
0～1300 |
|||
|
BA1 |
-100～600℃ |
T |
0～380 |
|||
|
BA2 |
-100～600℃ |
WRe5-26 |
0～1800 |
|||
|
Pt100 |
-200～650℃ |
辐射高温计 |
F1 |
700～2000 |
||
|
电阻0～350Ω |
-9999～19999 |
F2 |
700～2000 |
|||
● 输出规格
配 电: 4组24VDC输出，输出电流60mA/组
8路可组态继电器触点输出，触点容量为3A、250VAC(阻性负载)默认为常开触点。
最多4路模拟量输出(变送输出或PID输出)，4-20mADC，负载电阻<600Ω
● 补偿运算:
蒸 汽: 根据蒸汽密度表格查询蒸汽密度，补偿蒸汽的质量流量
压力范围0.1～22MPa
温度范围0～600℃
水: 根据水密度表格查询水密度，补偿水的质量流量温度范围0～℃
● 累积范围:0～9999999999
● 通讯、打 印: 通讯接口:RS232或RS485
波 特 率:1200、2400、1800、9600、19200、38400、57600
打印接口:RS232直接连接串行微型打印机
● 打印时间:
记录间隔
1秒
2秒
5秒
10秒
15秒
30秒
1分
2分
4分
记录长度
72小时
6天
15天
30天
45天
90天
180天
360天
720天
记录间隔:1、2、5、10、15、30、60、120、240秒可选。
记录长度:72小时/笔(记录间隔1秒)～720天/笔(记录间隔4分)
● 数据备份和转存:256M～1G优盘可选;
● 热电偶冷端补偿误差:±1℃
● 断电保护: 内置FLASH存储器，保护参数和历史数据，断电后可永久保存。集成硬件时钟，掉电后也能准确运行。
● 电 源:开关电源85VAC～265VAC、50Hz±5％，功耗<30W
● 环境温度:0-50℃
● 环境湿度:0-85%RH
四、选型表
|
MK-XJ-6000蓝屏无纸记录仪 |
|||||||||||||
|
MK-XJ |
60 |
□ |
□ |
R |
□ |
□ |
□ |
□ |
□ |
□ |
一□ |
|
|
|
型号 |
型谱 |
说明 |
|||||||||||
|
XJ |
|
集成仪表系列 |
|||||||||||
|
60 |
|
设计序列（144×144×220） |
|||||||||||
|
万能输入 |
1 |
|
单路输入 |
||||||||||
|
2 |
|
双路输入 |
|||||||||||
|
3 |
|
三路输入 |
|||||||||||
|
4 |
|
四路输入 |
|||||||||||
|
5 |
|
五路输入 |
|||||||||||
|
6 |
|
六路输入 |
|||||||||||
|
7 |
|
七路输入 |
|||||||||||
|
8 |
|
八路输入 |
|||||||||||
|
9 |
|
九路输入 |
|||||||||||
|
10 |
|
十路输入 |
|||||||||||
|
11 |
|
十一路输入 |
|||||||||||
|
12 |
|
十二路输入 |
|||||||||||
|
13 |
|
十三路输入 |
|||||||||||
|
14 |
|
十四路输入 |
|||||||||||
|
15 |
|
十五路输入 |
|||||||||||
|
16 |
|
十六路输入 |
|||||||||||
|
频率输入 |
无 |
|
无要求 |
||||||||||
|
F1-F16 |
万能输入+频率输入≤16 |
频率信号输入数量 |
|||||||||||
|
|
R |
|
5.6〝蓝屏无纸记录仪 |
||||||||||
|
继电器报警输出 |
可组态 |
0 |
|
无 |
|||||||||
|
4 |
|
四路 |
|||||||||||
|
8 |
|
八路 |
|||||||||||
|
占用9-16通道功能 |
频率输入在9-16通道不能与其他型号混接 |
N |
|
无要求 |
|||||||||
|
A1 |
|
1路变送输出 |
|||||||||||
|
A2 |
|
2路变送输出 |
|||||||||||
|
A3 |
|
3路变送输出 |
|||||||||||
|
A4 |
|
4路变送输出 |
|||||||||||
|
变送输出数量+调节输出数量≤4 |
N |
|
无 |
||||||||||
|
C1 |
|
1路PID调节输出 |
|||||||||||
|
C2 |
|
2路PID调节输出 |
|||||||||||
|
C3 |
|
3路PID调节输出 |
|||||||||||
|
C4 |
|
4路PID调节输出 |
|||||||||||
|
通讯/打印功能 |
|
0 |
|
无 |
|||||||||
|
1 |
|
RS-232通讯 |
|||||||||||
|
2 |
|
RS-485通讯 |
|||||||||||
|
3 |
|
RS-232打印 |
|||||||||||
|
配电输出 |
|
N |
|
无 |
|||||||||
|
P |
|
DC24V配电输出 |
|||||||||||
|
流量积算 |
|
0 |
|
无 |
|||||||||
|
1 |
|
无温压补偿的流量积算 |
|||||||||||
|
2 |
|
带温压补偿的流量积算 |
|||||||||||
|
USB转存功能 |
|
/O |
|
无 |
|||||||||
|
/U |
|
USB转存功能 |
|||||||||||
|
特殊功能码 |
|
一□ |
特殊功能码 |
||||||||||
