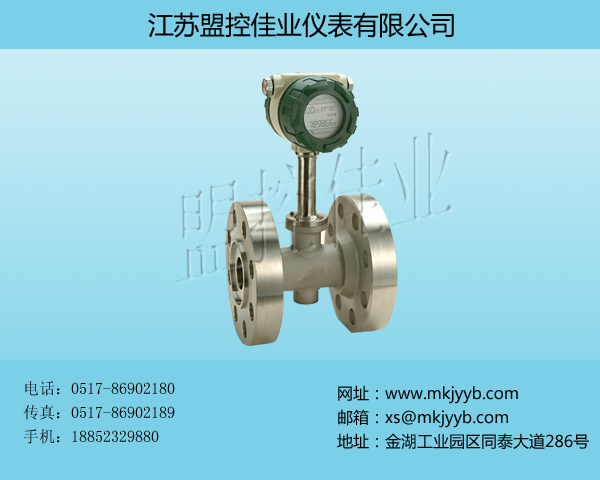

产品名称: 电磁流量计(高压型)

发布日期: 2015-05-26

点击数: 2054

询价: 点击产品询价

二维码:

简述:

产品详情

一、 概述

MK-090系列高压流量计是一种速度式流量仪表,是集信号检测及微电子智能化技术于一体的新型智能流量仪表,流量计由流量传感器(一次仪表)和智能积算仪(二次仪表)组成。

流量计由于电磁技术和智能技术的完美结合使其兼有旋涡流量计和高压流量计两种仪表的优点,并大大提高了流量计的抗震性,可靠性及稳定性,可水平、垂直或倾斜任意角度安装,对上游直管段要求较低。

流量传感器(一次表)采用不锈钢材料,无衬里及可动部件,不易堵塞、耐磨、抗腐蚀。

智能积算仪(二次仪表)采用微功耗技术,碱性电池供电,可用于无电源场所使用;更换一次电池可连续使用2年以上。它不仅能显示日期、总流量和瞬时流量,而且能存储2000个以上的日流量数据以备查询。内部的单片机设有六段线性流量误差修正功能,使计量精度得到保证。小流量信号切除功能,用户可设置下限频率,从而切除干扰性小流量信号。信号输出种类齐全,脉冲信号输出(100010000/m3)、420mA信号输出、RS485信号输出(可提供配套的通讯协议及软件),为计算机自动化管理提供方便

    该产品广泛应用于石油、化工、冶金、机械、酿造、印染、食品、制药、环保等行业以及市政供、排水工程的封闭管道中污水、酸碱液体等导电液体的流量计量。

本流量计不适用于气体、成品油及有机溶剂等不导电介质的计量。

二、工作原理

 MK-090系列高压流量计是利用法拉第电磁感应定律的原理,当液体运动时,由管道中旋涡引起液体切割磁场,感应电势由测量电极检出,通过前置电路放大、滤波、整形,并送至以CPU为核心的微处理器,完成数据的采集、放大和处理,实现流体瞬时流量、累积流量的显示及流量数据与微机系统之间的通讯和控制。

三、流量计的选型

主要技术参数

执行标准:Q/SUWN 008-2006《高压流量计》和JJG198-94《速度式流量计国家计量检定规程》。

 表3-1 性能参数表

参数

性能指标

水平式

角式

公称通径

DN20DN300

大于DN300特殊订货

DN25DN80

工作压力

1.0MPa42MPa

量程比

常规流量上、下限之比为201(即详见“3.2口径的选择”中的说明,并可参考“表3-2公称口径与量程范围参考表” )。

大于201特殊订货

测量精度

±1.0%;±1.5%;±2.0%

介质电导率

5μs/cm

电源电压

无电源环境内部3V电池供电;

信号输出时外供524V直流电源

输出信号

有源脉冲

脉冲信号100010000/m3;信号幅度:低电平0V,高电平423V

无源脉冲

开关信号:导通阻抗≤100Ω,关闭阻抗:>2MΩ

420mA

工作电压:1524V;输出电流420mA(负载阻抗:250Ω)

RS485

RS485 RS232通讯口

壳体材质

不锈钢

碳钢

法兰标准

GB/T91129124-2000

防爆等级

ExibIIBT4

连接电缆

外径φ6±1mm电缆屏蔽线

口径的选择

高压流量计属于速度式流量计量仪表,其流量信号的频率与介质流速成比例。介质的流速范围大约在0.4~8 m/s内信号稳定,适当提高放大电路的放大倍数,上、下限流速还可以进一步拓展,约在0.2 ~9m/s,但抗干扰能力有所下降。因此,在流量计选型时,不仅要考虑流量,还应考虑到流速不小于规定的下限流速及使用场所的振动等干扰情况,不能单纯地以工艺管道的直径来选择流量计的口径。

当管道中液体流速偏低时,应根据流速选用较小口径的流量计,并通过渐缩管与管道连接,或选用本公司带内部缩径的流量计

3-2 公称口径与量程范围参考表

公称口径mm

20

25

32

40

50

65

80

100

150

200

250

300

下限流量Qmin

0.3

0.5

0.75

1

1.5

3.5

6

9

20

35

60

100

上限流量Qmax

6

10

15

20

30

70

120

180

400

700

1200

2000

注:具体的上、下限流量可以根据用户要求及用户对精度要求做适当技术改动。不在此手册中具体说明。

       4-1 (水平法兰式连接尺寸;水平焊接式的连接长度也参照此表)

公称口径DN

mm

公称压力PN

MPa

D

K

C

L

n

D

20

1.6~4

105

75

16

180

4

14

6.3

130

90

20

18

15~26

89

25.5

22

42

140

95

32

200

25

1.6~4

115

85

16

180

14

63

140

100

24

18

15~26

150

101.2

29

200

26

32

160

115

32

22

42

108

35

225

26

32

1.6~4

140

100

18

200

18

63

155

110

24

22

15~26

160

111

29

225

26

42

185

130

38.5

29.5

40

1.6~4

150

110

18

200

18

6.3

170

125

26

22

15~26

180

124

32

225

29.5

32

195

145

38

26

42

205

146

44.5

250

32.5

50

1.6~4

165

125

20

200

18

6.3

180

135

26

22

16

195

145

38

225

26

26

215

165

38.5

8

32

210

160

40

42

235

171.5

51

250

29.5

65

1~1.6

185

145

20

225

4

18

2.5~4

22

8

6.3

205

160

26

22

16

220

170

42

250

26

26

24.5

190.5

41.5

29.5

32

255

200

45

30

42

265

197

57.5

300

32.5

80

1~1.6

200

160

20

250

18

2.5~4

24

6.3

215

170

28

22

16

230

180

46

26

26

265

203

48

32.5

32

275

220

50

30

42

305

228.5

67

300

35.5

100

1~1.6

220

180

22

250

18

2.5~4

235

190

26

22

6.3

250

200

30

26

16

265

210

52

300

30

26

310

241.5

54

35.5

     表4-1(续)(水平整体式连接尺寸)

公称口径DN

mm

公称压力MPa

D

K

C

L

n

d

150

1~1.6

285

240

24

300

8

22

2.5~4

300

250

30

26

6.3

345

280

36

33

16

355

290

62

350

12

26

395

317.5

83

39

200

1

340

295

24

8

22

1.6

26

12

2.5

360

310

32

26

4

375

320

36

30

250

1

395

350

26

400

22

1.6

405

355

28

26

2.5

425

370

35

30

4

450

385

42

33

300

1

445

400

28

22

1.6

460

410

32

26

2.5

485

430

38

16

30

4

515

450

48

33

     表4-2 (直角插入式连接尺寸)

公称口径

DN

Mm

公称压力PN

MPa

进口端

出口端

D

K

C

L

n

d

D'

K'

C'

L'

n'

d'

25

1.6~4

115

85

16

110

4

14

115

85

16

140

4

14

6.3

140

100

24

135

18

140

100

24

18

15~26

150

101.5

29

26

150

101.5

29

26

32

160

115

32

22

160

115

32

22

42

160

108

35

26

108

35

26

50

1.6~4

165

125

20

150

18

165

125

20

176

18

16~20

215

165

36

8

23

170

130

28

6

23

32

210

160

40

170

26

190

145

40

26

42

235

171.5

51

185

29.5

210

158

45

190

29.5

80

25

255

200

45

30

240

188

210

30

32

275

220

50

200

275

220

50

230

8

      表4-3 (水平螺纹接头快装式连接尺寸)

称口径DN mm

公称压力PN MPa

D

d

L

20

16.3

27

18

210

1025

30

42

33

63

36

25

16.3

32

23

220

1025

35

42

38

63

41

4-4 卡箍连接的规格及连接尺寸

公称口径DN(mm)

公称压力(MPa

W

b

壳体长L

L1

L2

L

G

进出口卡箍长

50

16

220

60

210

60

210

120

25

65

16

220

60

210

60

210

120

25

80

16

320

90

250

80

250

180

五、 安装要求

方向、磁场和震动

直角式流量计一般应直立安装,水平式流量计可水平安装,也可垂直或倾斜安装,并应使表壳上的箭头指向与介质流向一致。流量计在确定安装段位置时,应考虑装卸方便,尽量避开强磁场和强震动影响,也可在管道上采用铺设防震垫或加装消震波纹管以消除震动现象。若流量计安装在室外,应有防止日晒、雨淋、污染和水淹的设施。

直管段要求

为了保证测量准确,流量计上游直管段长度不少于5DN ,下游直管段长度不少于3DN ,且上游不应设置调节阀,调节流量只能在流量计下游的阀门上进行。法兰连接式流量计(指PN6.3MPa )在安装时所采用的非金属密封垫片不得突入管道内,以免影响计量性能。

保证满管

高压流量计只有在介质充满管道的情况下,才能保证测量准确。因此不可在非满管或空管的情况下工作。

六、订货须知

选型时要考虑的问题

            被测液体必须能导电,不能用来测量气体、油品和有机溶剂等非导电介质的流量。被测介质中不应含有较多的铁磁性物质和大量气泡,否则会影响测量准确度。流量计的最大流量应不低于被测流体的最大流量,并使常用流量超过量程的50%,以获得较高的测量精度。同时向厂家提供被测介质的腐蚀性和温度等使用环境情况,选择适用的电极。根据流量计的安装方式选用不同方位的显示器,以便了观察。

       订货须知

       本厂可为用户提供安装配件,如配套法兰、螺栓、螺母、垫圈等,请在合同中注明。用户可在依据厂方提供的安装尺寸,公称压力的基础上提出特殊要求,与厂方协商解决。用户在订货时请详细写明产品名称、公称压力并按本说明书中的规定提供型号规格编码以及附加。
