电磁流量计
产品详情
一、概述

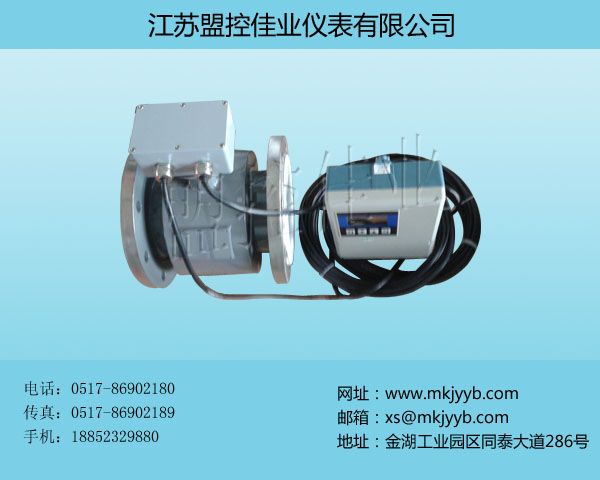

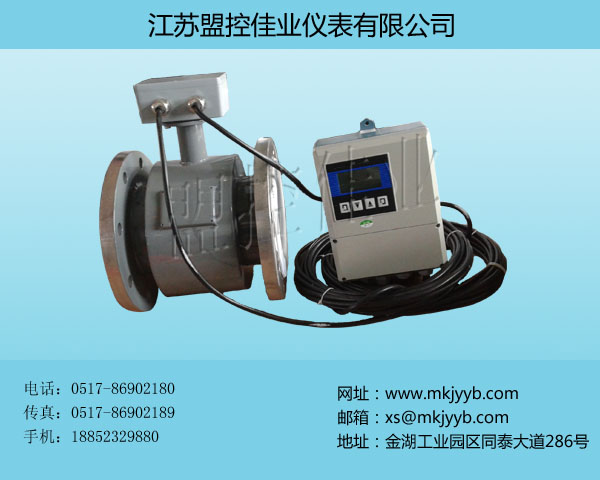

MK-090系列井下电磁流量计结构简单、可靠，工作寿命长。是采用了分体式电磁流量计的一种。 无截流阻流部件，不存在压力损失和流体堵塞现象。 测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。 备有管道式、插入式等多种流量计型号。 采用EEPROM存贮器，测量运算数据存贮保护安全可靠。 具备一体化和分离型两种型式。 高清晰度LCD背光显示。 根据法拉第电磁感应定律制定，用来测量导电流体的体积流量。由于独特的特点，目前已广泛地应用于工业上各种导电液体的测量。主要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业，与计算机配套可实现系统控制。
1、没有阻流件，不会引起压力损失，同时也不会引起磨损，阻塞等问题。
2、一分体式流量测量仪表，在测量过程中不受被测介质的温度、粘度、密度以及导电率（在一定范围内）的影响。
3、其量程范围宽，可达1：100。此外，管道进出口流量计只与被测介质的平均流速成正比，而与轴对称的流动状态（层流或紊流）无关。
4、无机械惯性，反应灵敏，可以测量瞬时脉动流量，而且线性好，因此可以将测量信号直接用转换器线性的转换成标准信号输出。可就地指示，可远距离传送。
除可测量一般导电液体的体积流量外，还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。
二、产品特点
1、 测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
2、 多电极设计，进一步保证测量精度。
3、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
4、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
5、转换器内核采用高速中央处理器，运算速度快，精度高，低频矩形波励磁，提高了流量测量的稳定性，功耗低。
6、全数字量的处理，抗干扰能力强，测量可靠，精度高。
7、超低EMI开关电源，使用电源电压变化范围大，抗EMC好。
8、 采用EEPROM存储器，内部设有不掉电时钟，可记录掉电时间，测量运算数据存储保护安全可靠。
9、 双向测量系统，可测正向流量、反向流量。
10、密码锁存功能，流量计通电后，若设置参数，必须输入密码，才能进行操作。
11、转换器具有自诊断报警输出功能，空负载检测报警输出。
12、插入式结构,安装简单，不需断流，现场可带压开孔(1MPa以下)安装，经济方便，适合于大中口径管道流量的测量。
13、小信号切除功能，用户可通过显示器面板设置切除干扰性小流量
14、零点自校准，消除零漂移。
三、技术参数
|
● 公称通径系列DN(mm) DN15-3200，插入式≥DN200 注：特殊规格可以定制 |
●环境温度:传感器:-40℃～+80℃ 转换器: -25℃～+60℃ 插入式:-25℃～+60℃ |
|
|
● 流动方向:正，反，净流量 |
● 通迅接口:RS232、RS485、HART |
|
|
● 重复性误差:测量值的±0.1% |
● 电导率范围:被测流体电导率≥5μs/cm大多数以水 |
|
|
●准确度：管道式：0.2级、0.5级 1.0级 （根据口径区分）插入式：2.5级 |
为成份的介质,其导电率200～800μs/cm |
|
|
范围内，均可选用电磁流量计 |
|
|
|
●输出电流及 负载电阻：4～20mA 负载电阻＜750Ω 脉冲频率：0～1KHz(负载电阻 ≥3000Ω) 光电隔离OCT外接电源≤35V |
|
|
|
● 被测介质温度： 普通橡胶衬里：-20℃～+60℃ 高温橡胶衬里:-20℃～+90℃ 聚四氟乙烯衬里:-30℃～+180℃ 高温型乙烯衬里:-30℃～+200℃ 介质温度大于120℃时定货说明! |
|
|
|
●电极材料:含钼不锈钢、钛、钽、哈氏合金、铂 或其他特殊电极材料 |
|
|
|
●额定工作压力： 管道式:DN10-DN50:≤4.0MPa DN65—DN400: ≤1.6MPa, DN450-DN600:≤1.0MPa， DN650以上:≤0.6MPa 插入式:≥DN80 0.25MPa-25MPa 特殊压力规格定货时说明 |
|
|
|
●防护等级:潜水型:IP68，其他型IP65 |
|
|
|
● 供电电源:AC220V 50Hz,DC24V |
|
|
|
● 直管段长度:管道式:上游≥5D，下游≥2D |
|
|
|
● 连接方式:管道式:GB9119-2000标准法兰 插入式:螺纹连接，球阀规格:DN50 |
|
|
|
● 防爆标志:Exd BT4Ⅱ |
|
|
|
●流量测量范围:流量测量范围对应速度范围是0.5～10m/s |
● 相对湿度:5%～95%RH |
|
|
● 消耗总功率:≤20W |
|
|
|
●管道式:0.5～10m/s,推荐1～5m/s; |
● 电气接口：M20×1.5螺纹 |
|
|
●插入式:0.5～10m/s |
|
|
四、产品选型
1.量程的确认
（1）、仪表的选型是仪表应用中非常重要的工作，仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装造成的，需特别注意工况。
（2）、根据被测流体名称、最高温度、正常工作温度、最低温度选择衬里和电极的材质。
（3）、根据最大流量、正常流量、最小流量选择管径的大小。
（4）、量程应大于预计的最大流量值，而正常的流量值以稍大于流量计满刻度的50%为宜。
（5）、最高工作压力：实录最高工作压力必须小于流量计的额定工作压力。
（6）、附加功能及其它附属要求的选择：厂家决定生产要求。
（7）、测洁净水时，经济流速是1.5-3m/s,测易结晶的溶液时，应适当的地提高流速，3-4m/s为宜，起到自清扫，防止粘附沉积等作用，测测桨等磨等磨耗性流体时，应适当降低流速，1.0-2m/s为宜，以降低对内衬和电极的磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。流速低于0.5m/s时最好采用缩管方式提高流速。
（8）、实际应用中，分体距离愈短愈好，电缆线过长，受其分布电容的影响，很容易造成信号干扰，一般不超过100米。
2.衬里的材质选择
|
衬里材料 |
主要性能 |
适用范围 |
|
氯丁橡胶 |
耐磨性好，有极好的弹性，高扯断力，耐一般低浓度酸碱盐介质的腐蚀。 |
<80℃、一般水、污水、泥浆、矿浆。 |
|
聚氨脂橡胶 Polyurethane |
有极好的耐磨性能，耐酸碱性能略差。 |
<60℃、中性强磨损的矿浆、煤浆、泥浆。 |
|
四氟乙烯 F4（或PTFE） |
它是化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。 |
<180℃、浓酸、碱等强腐蚀性介质，卫生类介质。 |
|
聚全氟乙丙烯 F46 |
化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE,具有较好的抗撕裂性能。 |
<180℃盐酸、硫酸、王水和强氧化剂等，卫生类介质。 |
|
聚氟合乙烯Fs |
适用温度上限较聚四氟乙烯低，但成本也较低。 |
浓酸、碱等强腐蚀性介质，卫生类介质。 |
3.电极材质的选择
应根据被测介质的腐蚀性、磨耗性，由用户选定，对一般介质，可查有关磨蚀手册，选定电极材质；对混酸等成分介质，应做挂片试验。
|
材质 |
耐磨蚀性能 |
|
316L |
对于硝酸、室温下<5%的硫酸，沸腾的硝酸、碱溶液；在一定的压力下的亚硝酸、海水、醋酸等介质有较强的耐蚀性。 |
|
哈氏合金HB |
耐沸点以下一切尝试的盐酸、硫酸、氢氟酸等氧化性酸、碱、非氯化性盐酸。 |
|
哈氏合金HC |
耐氧化性酸如：硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水等。 |
|
钛Ti |
能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硝酸）、有机酸、碱等的腐蚀，有耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含氧化剂（如硝酸和含有Fe、Cu离子的介质）时则腐蚀大为降低。 |
|
钽Ta |
具有优良的耐腐蚀性和玻璃很相似，除了氢氟酸、浓硫酸外，几乎能耐一世化学介质（包括沸点的盐酸、硝酸和175℃以下的硫酸）的腐蚀，在碱中不耐蚀。 |
|
铂/铱合金 |
几乎能耐一切化学介质，但不适用于王水和铵盐。 |
|
不锈钢涂覆碳化钨 |
用于无腐蚀性，强磨损的介质。 |
4.防护等级的选择
按照国标GB4208-84≈国际电工委员会IEC标准（IEC529-76）关于外壳防护等级可分为：
（1）、IP65 为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30kPa(0.3bar)。出水量为12.5升/分，喷口离仪表距离3米。
（2）、IP67为防浸水型，即仪表可短时间全部侵入水中，试验时最高点应在水下至少150cm,持续时间至少为30分钟。
（3）、IP68为潜水型，应能长期在水中工作，其浸入的最大尝试由制造厂与用户协商。
（4）、防护等级选用原则应根据以上的要求及仪表实际的条件选定。若仪表在地面以下的，经常受水淹的，宜选用IP68;若仪表安装在地面以上的可选用IP65.
5.产品型谱
|
企标 |
分隔线 |
型号 |
通径代码 |
结构形式 |
电极材料 |
内衬材料 |
额定压力（MPa） |
供电电源 |
输出 |
温度 |
接地环/接地电极 |
仪表量程 |
说明 |
|
MK |
|
|
|
|
|
|
|
|
|
|
|
|
企标 |
|
|
− |
|
|
|
|
|
|
|
|
|
|
|
无定义 |
|
|
090 |
|
|
|
|
|
|
|
|
|
|
智能电磁流量计 |
|
|
|
-XXX |
|
|
|
|
|
|
|
|
|
例100表示DN100 |
||
|
|
无 |
|
|
|
|
|
|
|
|
管道一体型 |
|||
|
Z |
|
|
|
|
|
|
|
|
管道分体型 |
||||
|
C |
|
|
|
|
|
|
|
|
插入一体型 |
||||
|
CF |
|
|
|
|
|
|
|
|
插入分体型 |
||||
|
|
L |
|
|
|
|
|
|
|
316L |
||||
|
Pt |
|
|
|
|
|
|
|
铂Pt |
|||||
|
HB |
|
|
|
|
|
|
|
哈氏B |
|||||
|
Ta |
|
|
|
|
|
|
|
钽 |
|||||
|
Ti |
|
|
|
|
|
|
|
钛 |
|||||
|
HC |
|
|
|
|
|
|
|
哈氏C |
|||||
|
W |
|
|
|
|
|
|
|
其它 |
|||||
|
|
L |
|
|
|
|
|
|
氯丁橡胶 |
|||||
|
J |
|
|
|
|
|
|
聚胺指橡胶 |
||||||
|
S |
|
|
|
|
|
|
F4 |
||||||
|
Y |
|
|
|
|
|
|
F46 |
||||||
|
P |
|
|
|
|
|
|
F.S |
||||||
|
|
4.0 |
|
|
|
|
|
DN10-400 |
||||||
|
1.6 |
|
|
|
|
|
DN10-600 |
|||||||
|
1.0 |
|
|
|
|
|
DN10-1000 |
|||||||
|
0.6 |
|
|
|
|
|
DN10-2000 |
|||||||
|
0.25 |
|
|
|
|
|
DN10-2200 |
|||||||
|
|
E1 |
|
|
|
|
AC220V |
|||||||
|
E2 |
|
|
|
|
DC24V |
||||||||
|
E3 |
|
|
|
|
电池供电 |
||||||||
|
|
I1 |
|
|
|
4-20mA |
||||||||
|
I2 |
|
|
|
0-3KHz |
|||||||||
|
I3 |
|
|
|
RS-485 |
|||||||||
|
I4 |
|
|
|
HART |
|||||||||
|
|
T1 |
|
|
常温≤80℃ |
|||||||||
|
T2 |
|
|
高温≥80℃ |
||||||||||
|
|
A |
|
无 |
||||||||||
|
B |
|
有（若连接传感器的管道内涂有绝缘层或非金属管道时） |
|||||||||||
|
|
XXX |
2000表示输出20mA对应的最大流量为2000m3/h |
|||||||||||
|
MK |
－ |
090 |
-XXX |
Z |
L |
J |
4.0 |
E1 |
I1 |
T1 |
A |
XXX |
完整选型 |
